AdaptiviTree

Adaptive Tree Visualization for Tournament-Style Brackets



Informationsvisualisierung SS 2008

Ulrich Binder
  0325848 / 932
Thomas Pönitz
  0425863 / 532



Überblick - Implementierung - Screenshots - Downloads





Überblick

AdaptiviTree verändert die Form eines herkömmlichen Tournament-Trees, um so mehr Informationen darstellen zu können.

Die herkömmliche Bracket Visualisierung verwendet eine statische Repräsentation der Turnier-Struktur. Der Gewinner jedes Matches steigt in die nächste Runde auf und der Name der siegreichen Mannschaft wird auf die resultierende Linie zwischen den beiden Teams eingetragen. Dies wird solange fortgesetzt bis nur noch eine einzige Mannschaft übrig geblieben ist. Üblicherweise wird dieser Turnier-Baum in zwei Teile geteilt und dann um eine vertikale Achse gespiegelt dargestellt, um so den verfügbaren Platz besser auszunutzen.



Highslide JS

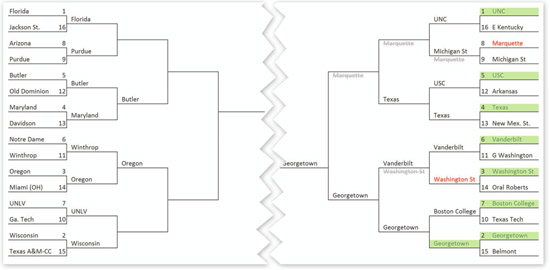

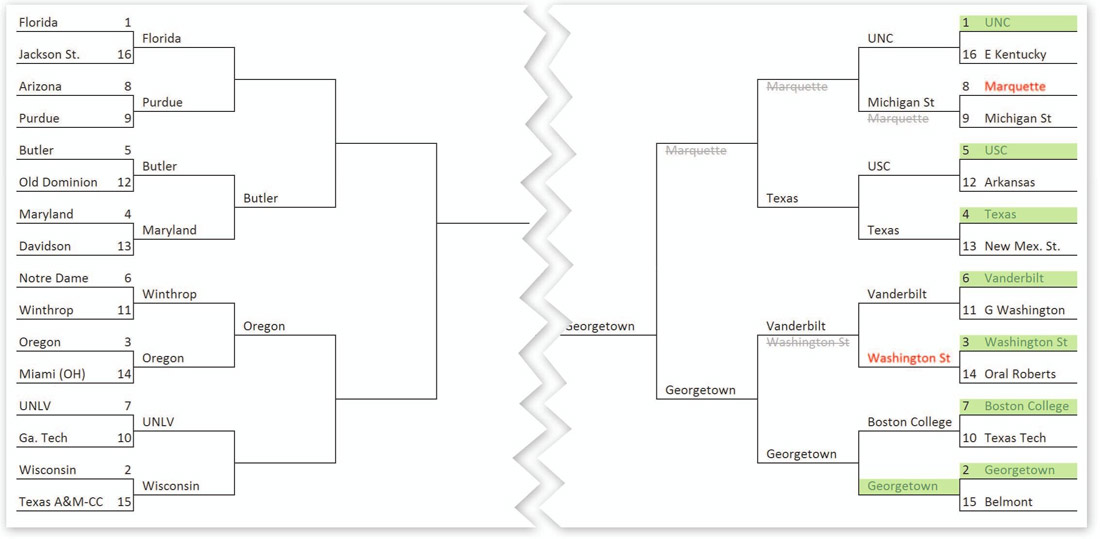

Illustration 1: Beispiel für herkömmliche Baumdarstellung mit zusätzlichem Information-Overlay

Illustration 1: Beispiel für herkömmliche Baumdarstellung mit zusätzlichem Information-Overlay



Diese klassische Visualisierungsart wurde für die Verwendung von statischen Medien, wie z.B. Papier, entworfen. Sie sollte inkrementell erweiterbar sein, indem man zu einem späteren Zeitpunkt die Namen der Gewinner in den Baum einträgt.

Dieser Bracket-View hat allerdings einige unerwünschte Eigenschaften:



Das AdaptiviTree Design

Der AdaptiviTree verändert seine Form, wenn neue Information hinzugefügt wird. Diese Eigenschaft macht ihn besonders gut geeignet für Turnier-Visualisierungen, da hier die Ergebnisse erst nach und nach eintreffen.

Die Ausgangsansicht in AdaptiviTree gleicht der eines herkömmlichen Tournament-Trees. Aber anstatt die Teamnamen innerhalb einer statischen Struktur zu wiederholen, werden die Resultatlinien, welche normalerweise mittig angelegt sind, zum Gewinner hin, nach oben bzw. unten, verschoben. Die Mannschaftsnamen erscheinen immer nur einmal und der Fortschritt eines Teams innerhalb des Turniers wird durch eine horizontale Linie dargestellt. Ein Beispiel:



Highslide JS

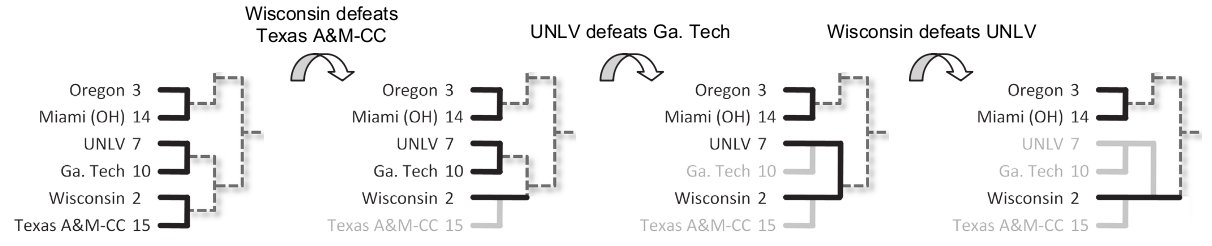

Illustration 2: Beispiel aus dem Paper für Anpassung der Form des Baumes

Illustration 2: Beispiel aus dem Paper für Anpassung der Form des Baumes

Zuerst besiegt Wisconsin Texas, die strichlierte Linie wandert hinauf zum Sieger (Wisconsin) und wird kontinuierlich. Im nächsten Schritt gewinnt UNLV, dessen Linie sich ebenfalls verlängert. Im letzten Schritt gewinnt erneut Wisconsin, die horizontale Linie von UNLV endet, die von Wisconsin wird verlängert. Um die Visualisierung noch deutlicher zu machen, werden Linien, welche zu verlorenen Spielen gehören, sowie ausgeschiedene Teamnamen grau dargestellt. Noch ausstehende Matches werden durch strichlierte Linien symbolisiert.



Information Overlay

Da die Information zu jeder Mannschaft immer horizontal, ausgehend vom Namen, dargestellt wird ist es relativ einfach Informationen zu überlagern. Eine interessante Art von Overlays ist eine Menge von Tipps und deren Korrektheit über dem eigentlichen Tree anzuzeigen. Ein Spieler kann zu jeder Mannschaft im Turnier einen Tipp abgeben, der angibt wie weit das Team im Turnier kommen wird.



Highslide JS

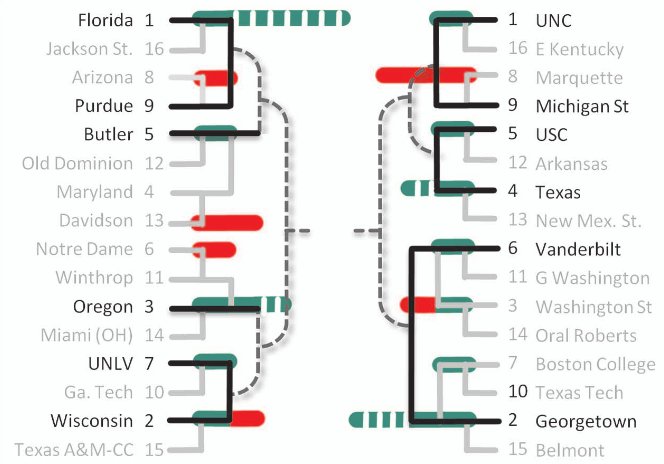

Illustration 3: Beispiel aus Paper, Information-Overlay: Spieltipps

Illustration 3: Beispiel aus Paper, Information-Overlay: Spieltipps

Die Tipps, sowie deren Korrektheit werden dann über den Tree gelegt, wobei die Länge einer „Pickline“ angibt, wie weit die Mannschaft im Turnier kommen wird. Die Tipps sind nach folgenden Regeln kodiert:

Grün-strichlierte Linien deuten Tipps an, die noch richtig sein könnten, aber zum aktuellen Zeitpunkt noch nicht entschieden sind



Interaktivität

Es gibt mehrere Möglichkeiten wie der Benutzer mit dem Tree interagieren kann. Zum einen können durch Links und MouseOvers Informationen und Statistiken zu den einzelnen Mannschaften angezeigt werden. Zum anderen kann der User aber auch die einzelnen Tipps eintragen und manipulieren, wobei von einem leeren Tree ausgegangen wird, welcher lediglich die Namen der einzelnen Mannschaften enthält.





Implementierung

Die Implementierung der Visualisierung erfolgte in Java2D. Hauptgrund für diese Entscheidung war die Einfachheit der Implementierung zu gewährleisten. Es stehen Klassen für die graphische Darstellung von Linien, Kurven,  Text und Symbolen (Bildern) zur Verfügung. Somit sind alle Anforderungen in Bezug auf graphische Wiedergabe erfüllt.
Um dem Benutzer Einfluss auf die Visualisierung zu ermöglichen,  wurden folgende Interaktionsmöglichkeiten implementiert sein:



Zeitschieber

Der Zeitschieber dient dazu sich im zeitlichen Verlauf des Turniers vor und zurück zu bewegen. Dabei werden jeweils nur die entsprechenden Ergebnisse von Spielen die vor dem gewählten Zeitpunkt stattgefunden haben angezeigt.
Die Übergänge von einem Zeitpunkt zum anderen werden für den Benutzer fließend dargestellt.
Dies bedeutet konkret die Animation von:



Eingabe von individuellen Tipps

Die Eingabe von Tipps erfolgt durch Links- bzw. Rechtsklicks auf den Namen eines Teilnehmers. Dabei erhöht bzw. erniedrigt man die Anzahl der gewonnenen Spiele. Die Tipps für die anderen Teilnehmer werden entsprechend angepasst.



Zusatzinformationen zu den Teilnehmern

Bewegt man die Maus auf den Namen eines Teilnehmers werden zum jeweiligen Teilnehmer Zusatzinformationem angezeigt.

Die interne Darstellung der Visualisierung erfolgt als binärer Baum, wobei es einen Startknoten für jeden Teilnehmer gibt. Diese entsprechen den Blättern des Baumes. Weiters gibt es Spielknoten. Diese besitzen jeweils zwei Vorgängerknoten (Start- oder Spielknoten) und einen Spiel- oder Finalknoten als Nachfolger. Der Finalknoten (Wurzel des Baumes) besitzt Vorgänger wie der Spielknoten jedoch keine Nachfolger. Die Spielergebnisse inklusive Zeitpunkt werden in den Spiel- sowie im Finalknoten gespeichert. Weiters wird für alle animierten Elemente ein Ist- und Sollzustand gespeichert, wobei der Istzustand über einen zeitlichen Verlauf an den Sollzustand angepasst wird um eine Animation zu erzeugen.

Um den AdaptiviTree zu zeichnen wird der Baum traversiert. Dabei werden die einzelnen Spiele der Reihe nach abgearbeitet und die Linien entsprechend eingezeichnet. Die prinzipielle graphische Darstellung des Baumes wird wie oben beschrieben umgesetzt. Alle benötigten Daten (Teilnehmer, Spiele, Ergebnisse) werden aus simplen Textdateien ausgelesen.





Screenshots

Highslide JS
Previous
left arrow key
Next
right arrow key

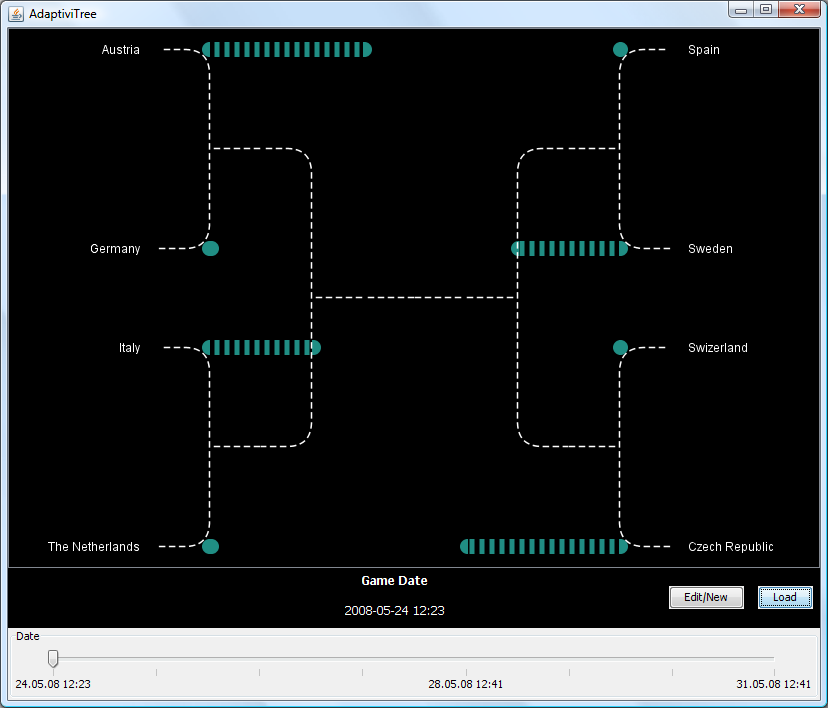

Illustration 4: Beispiel der Implementierung, Tipps - noch keine Spielergebnisse.
Highslide JS
Previous
left arrow key
Next
right arrow key

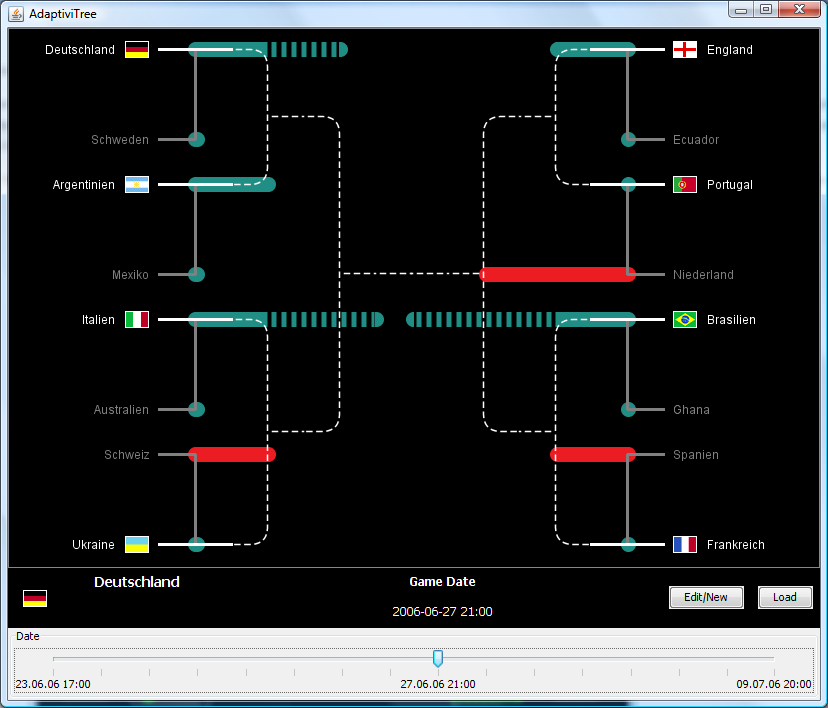

Illustration 5: Beispiel der Implementierung, Spielergebnisse und abgegebene Tipps
Highslide JS
Previous
left arrow key
Next
right arrow key

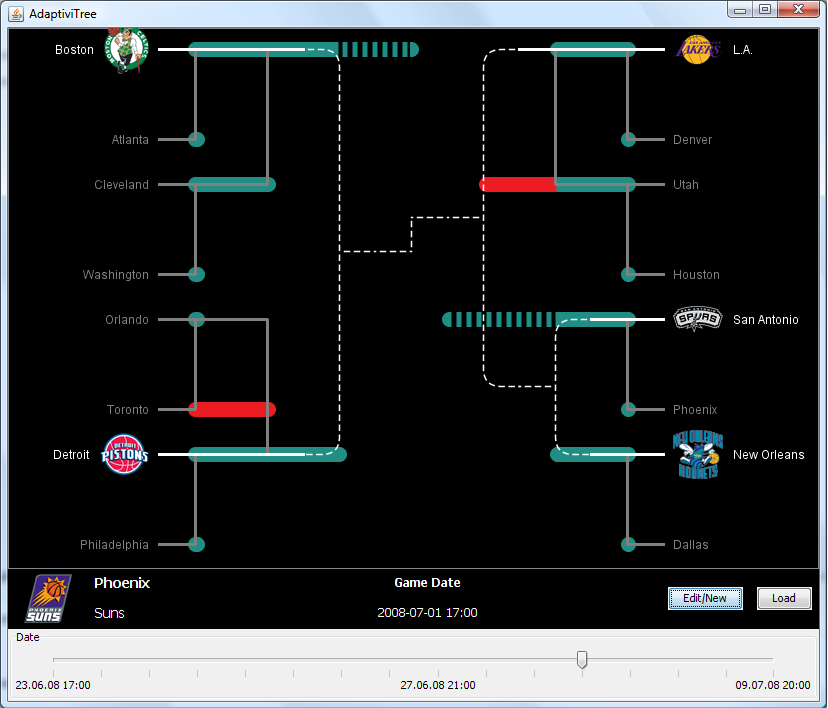

Illustration 6: Beispiel der Implementierung, NBA Playoffs
Highslide JS
Previous
left arrow key
Next
right arrow key

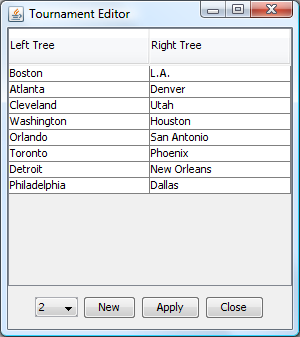

Illustration 7: Tournament Editor, zum erstellen bzw. editieren von Turnierdaten



Highslide JS
Previous
left arrow key
Next
right arrow key

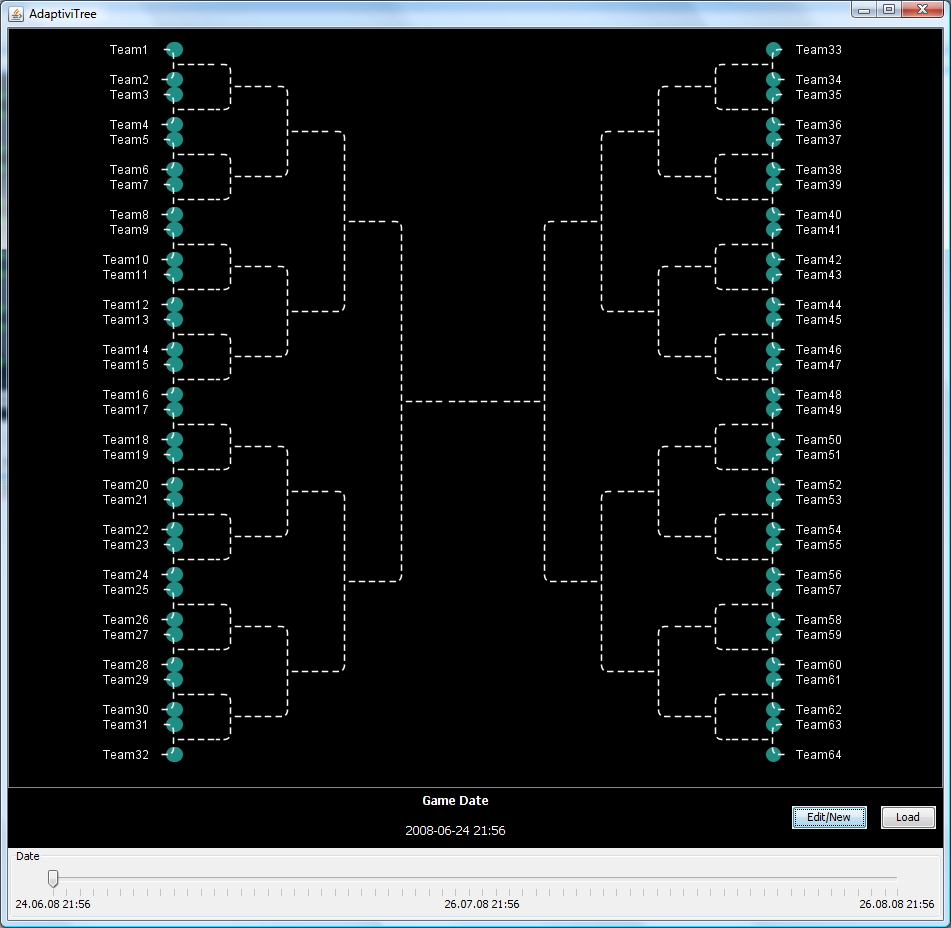

Illustration 8: Beispiel der Implementierung, Ansicht mit 64 Teams
Highslide JS
Previous
left arrow key
Next
right arrow key

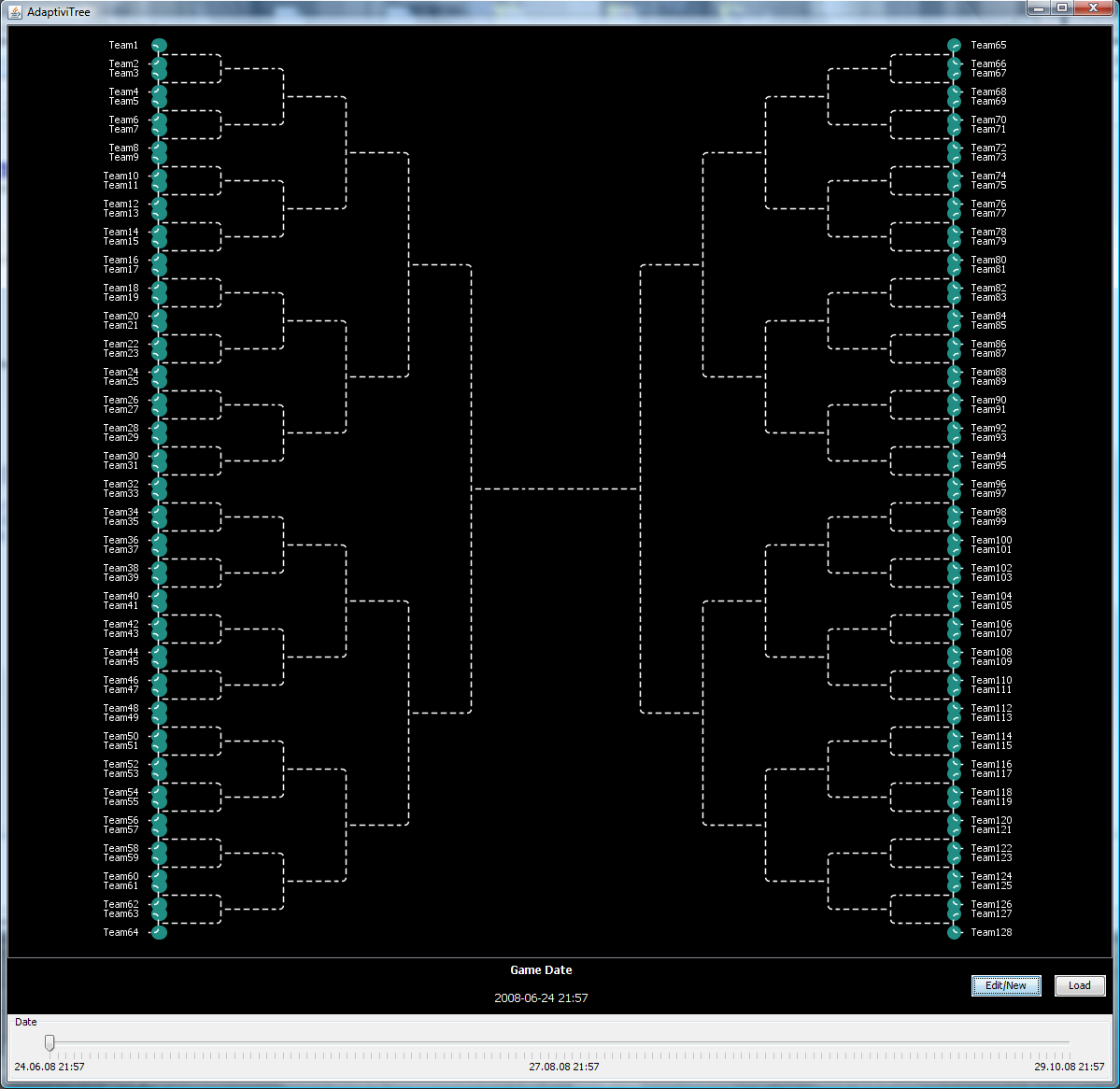

Illustration 9: Beispiel der Implementierung, Ansicht mit 128 Teams



Downloads

AdaptiviTree 1.01 Binaries

AdaptiviTree 1.01 Sourcecode

AdaptiviTree 1.01 JavaDoc
