Stream Graphs

Von:

Wolfgang Zalesak 0727115

Allgemein:

Dies ist ein Programm zur Visualisierung von Umsätzen von Kinokasser Einnamen.

Die Daten stammen von boxofficemojo und sind abgespeichert in diesem File, welches vom Programm geladen werden kann.

Die Grundidee bei dieser Visualisierung ist das verwenden von Algorithmen welche die Steigungen Optimieren um den Grafen besser erfassbar zu machen.

Näheres kann in den Paper auf welchem das Programm basiert Nachgelesen werden.

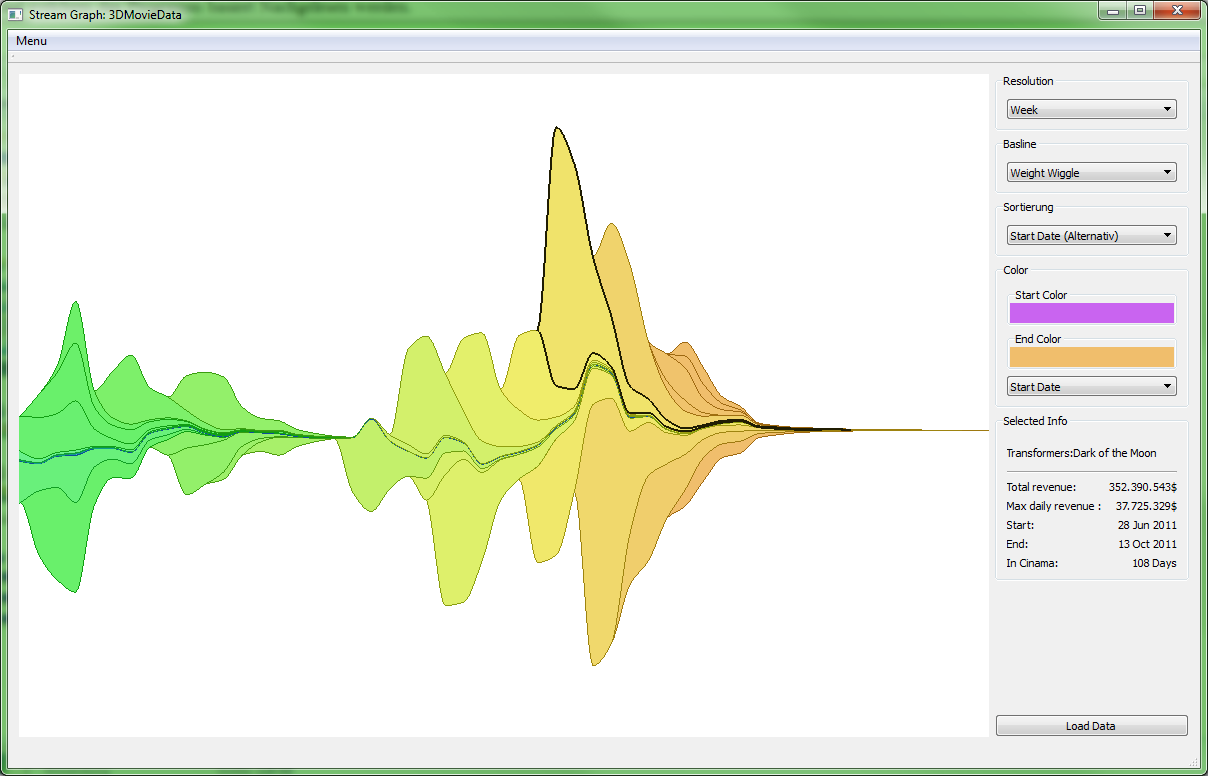

Oberfläche:

Bedienung:

Resolution:

Week: die Daten sind auf Woche genau Geglättet

Day: die Daten werden in ihrer Rohfrom auf Tagesbasis angezeigt

Baseline:

X-Line: die Basisline ist ie X-Achse

Symetric: Die Daten werden Symetisch um die X-Achse angeordnet

Wiggle: Es werden die Steigungen optimiert und so die Baseline gewählt

Weight Wiggle: Es wird eine gewichtet version des Wiggle Algorithmus verwendet

Sortierung:

Unsortet: Die daten werden so wie im File sortiert Wiedergegeben

Start Date: Die Daten werden nach Startdatum der einzelnen Graphen sortiert.

Start Date (Alternative): Die Daten werden nach Datum sotiert Oben und Unten hinzugefügt sodass sich ein Gleichgewicht zwischen den oben und unten Hinzugefügte summen einstellt

Color:

Start Color: Die Start Farbe (Änderbar durch anklicken)

End Color: Die Endfarbe (Änderbar durch anklicken)

Start Date: die Farben werden im HSV Raum zwischen dem ersten und letzten Startdatum interpoliert und den entsprechenden Datenreihen zugewiesen.

Duration: die Farben werden im HSV Raum zwischen dem kürzesten und längsten Laufzeit interpoliert und den entsprechenden Datenreihen zugewiesen.

Total Revenue: die Farben werden im HSV Raum zwischen dem geringsten und größten Gesamteinnahmen interpoliert und den entsprechenden Datenreihen zugewiesen.



Maus:

Linksklick: zum verschieben des Graphen

Mausrad: zoomen

Mausrad+ctrl: horizontales Skalieren

Mausrad+caps: vertikales Skalieren


Selected Info:

Zeigt relevante Daten zur Datenreihe an über der sich grade die Maus befindet.



Systemvoraussetzungen:

Compilineren:

QT 5.0.2
OpenGL 3.3
Visual Studio 2010



Gestestet auf:

Intel Pentium D mit 3GHz
2Gb Ram
Nvidea Gforce 8600GTS
OpenGL 3.3+



Daten:

Programm: Binary

Daten File: File

SorceCode: src

Doxygen: Doku

Bilder: Bilder
