Streamline Visualisierung

Von

Balint Hegedüs

9326081

881

balint@hegi.tzo.com

www.hegi.tzo.com





Bedienung des Programmes:



Edit->New legt ein neues Dokument an

Edit->Close macht das aktuelle Dokument zu



Edit->Copy kopiert die Ausgabe in die Zwischenablage

Edit->Settings ermöglich das Verändern der Parameter; siehe Parameter



Render->Render startet die Berechnug der Visualisierung

Render->Continue kann man die Berechnug der Visualisierung fortsetzten, wenn man sie mi ESC abgebrochen hat



Render->Streamline Mode schaltet zwischen Plot Arrows und Streamlines um

Render->Clear Background schaltet das Löschen vor dem nächsten Rendern aus / ein



Parameter:



ArrowPlot  Section:

Background : Schaltet ein/aus ob der Hintergrund gezeichnet werden soll.

Background data: Zwischen 2 verschiedene Daten kann man auswählen, die für Hintergrund verwendet werden sollen; die Daten geben den Farbton an

Cell Size: gibt die Größe der Zellen an, in der jeweils ein Pfeil gezeichnet wird ( in Pixel)

Arrow Plot Data: Legt die Daten fest, die die Größe der Pfeile festlegen.

Const...ist eine konstante Größe

Data 1, Data 2 sind die Daten aus dem File



Streamline Section:



Const Distance between Line: legt fest, daß zwischen 2 Streamline der Abstand konstant sein soll

Epsilon: Wenn ein Streamline im Abstand epsilon zu einem anderen Streamline ist, wird das Zeichnen der Streamline abgebrochen

Runga-Kutta: Legt die Art der Integration fest: Euler od. Runga-Kutta

Order: ist der Grad der Runga-Kutta Integration

New Line distance: ist der Abstand zu einem Streamline, in dem ein neuer Streamline angefangen wird

Subpixelsize: legt die Größe der Schritte fest, mit der der Datensatzt durchwandert wird

MaxLine Length: ist die maximale Anzahl der Schritte, die für die Berechnung einer Streamline maximal gebraucht wird

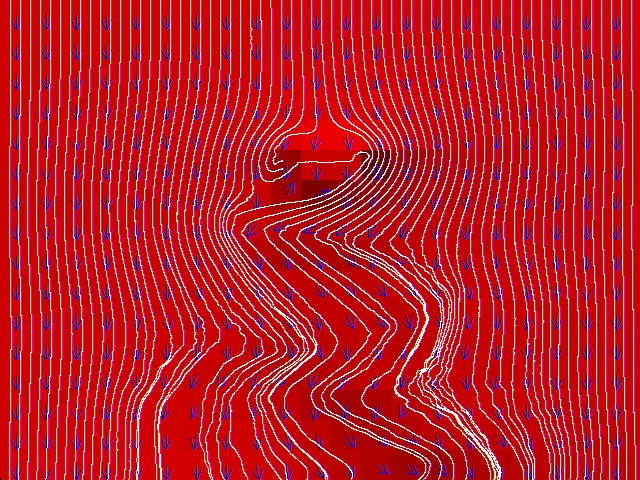

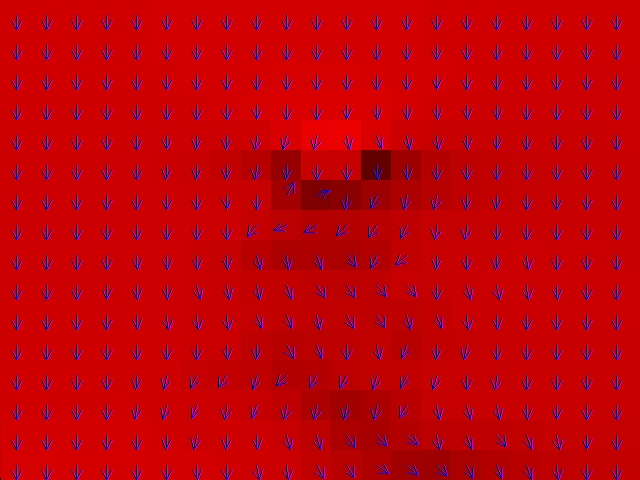

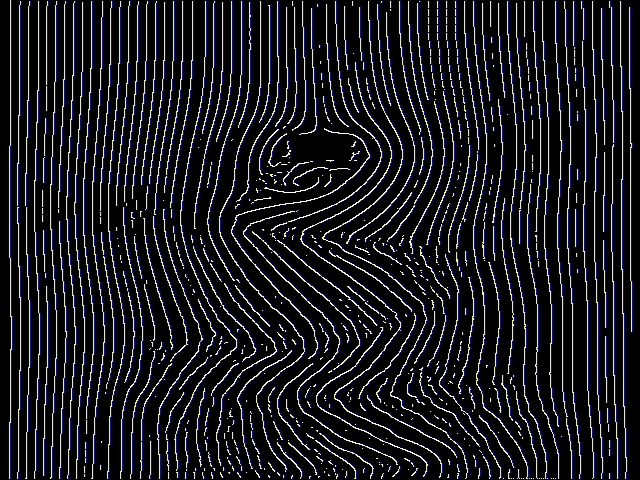

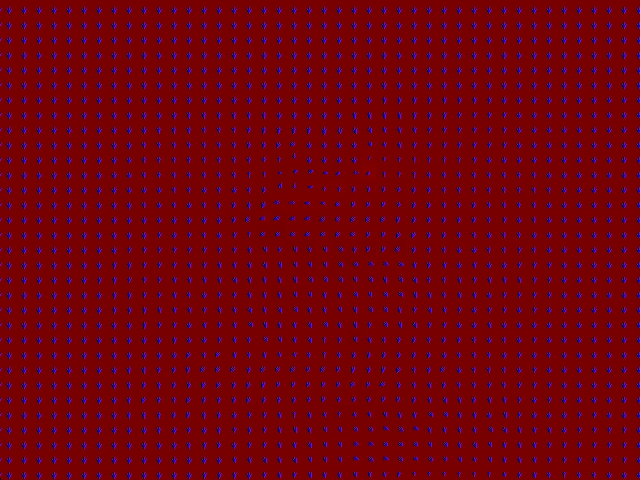

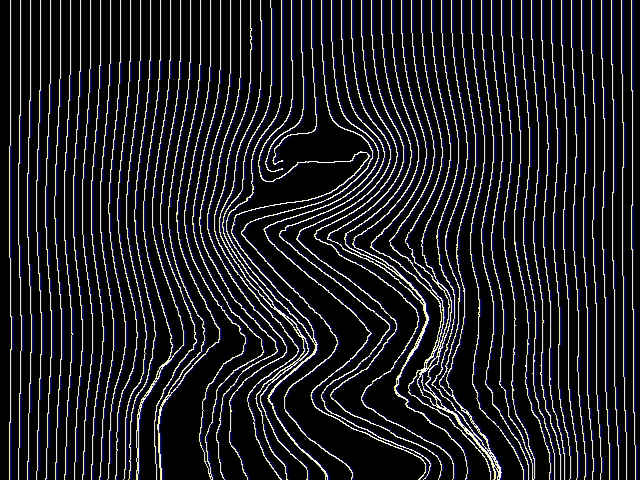

Beispiele:



























17.1.2000
