VR ist ein Programm zur Visualisierung von medizinischen CT-Daten. Dabei
wird ein speziell für das Direct Volume Rendering entwickelter Ray-Casting
Algorithmus angewendet. Dieser ist im Paper [Levoy,88] näher beschrieben.
Installation:
VR herunterladen und entpacken.

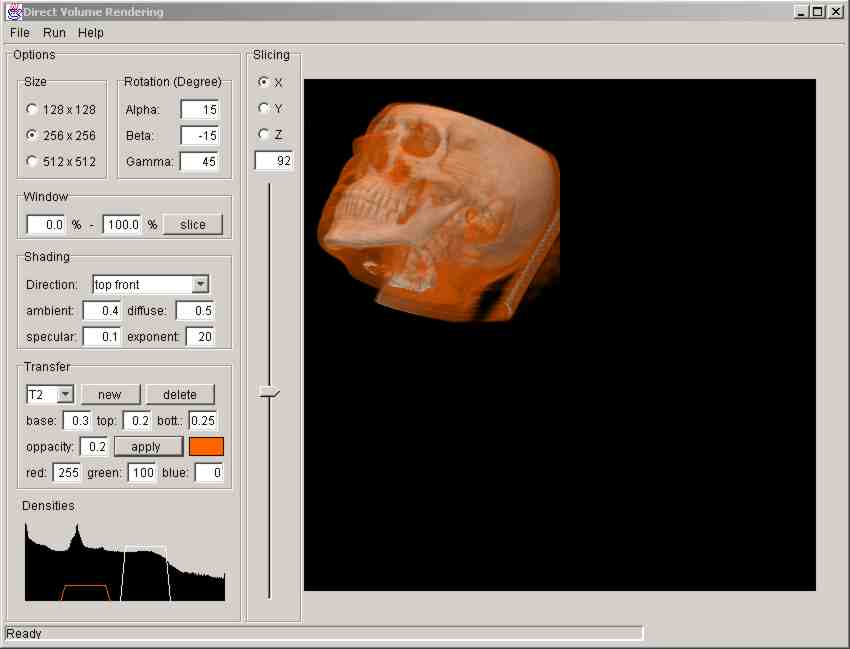

User interface:
Das Menü:
File, Open: Zeigt ein Dialogfenster, mit dem das Datenfile geladen
werden kann.
File, Exit: Verläßt das Programm.
Run, Transfer: Startet das Volumen Rendering mit den gewählten
Optionen
Run, MIP: Startet eine Maximum Intensity Projektion mit den
gewählten Optionen
Run, Average: Startet eine Average Intensity Projektion (Röntgen)
mit den gewählten Optionen
Run, Stop: Stoppt die aktuell laufende Funktion.
Help, Info: Info zum Programm.
Options:
Size: Größe des Ergebnisbildes in Pixel
Rotation: Rotationswinkel um die 3 Achsen
Window: Untere und obere Schranke für Windowing ( Skalierung
der Grauwerte nur in diesem Bereich, Werte darüber und darunter bleiben
schwarz ), der Button "Slice" stellt Schnitt durch das Objekt dar (laut
den Optionen für Slicing)
Slicing: X,Y,Z: Auswahl der Richtung der Schnittebene, der Slider
legt die Position fest
Shading: Direction: Richtung des Lichts
Shading: ambient, specular, und diffuse sind Intensitätskoeffizienten
der Beleuchtung, exponent wird für die specular-Beleuchtung benötigt
Transfer: Auswahlbox der vorhandenen Transferfunktionen
Transfer: "new" legt eine neue Transferfunktion an, deren Werte
danach verändert werden können, "delete" löscht eine vorhandene
Transfer: alle Werte in Prozent der Dichtewerte:
base: Mittelpunkt der Basis
top: Ausdehung des Trapezes an der Höhee
bottom: Ausdehung des Trapezes an der Basis
oppacity: Höhe des Trapezes (Undurchsichtigkeit der Transferfunktion)
Transfer: red, green und blue legen die Farbe der Transferfunktion
fest (RGB-Farbsystem, Werte zwischen 0 und 255)
Transfer: "apply" übernimmt die Änderungen und zeigt die
Transferfunktion an (auch die Farbe neben dem "apply" Button)
Densities: zeigt die relative Häufigkeit der Dichtewerte an
Rechte Hälfte:
Hier wird das aktuelle Bild angezeigt. Sowohl die Schnitte
als auch die gerenderten Bilder.
