LU Visualisierung 2000/01
lab 2 - flow visualisation

Matej Mlejnek, Dezember 2000 - Januar 2001

Siehe : Visualisierung VO, Visualisierung LU.


FlowVis:

Dieses Beispiel stellt einige Methoden der Strömungsvisualisierung vor.
Für detailierte Beschreibung siehe [1], [2];

Eingabedaten:

(314x538x1)x3 Datensatz einer Ströhmung + 2 additional sets (je 314x538x1).
Datensatz besteht aus 2 Dateien : GridFile(Beschreibung der Geometrie, *.gri) und Datenfile(*.dat)

Programm:

Das Programm ist in java geschrieben und besteht aus folgenden Klassen:
FlowVisFrame - Menüstruktur + Methodenimplementation
Canvas - Ausgabefeld
Menü:
Background - Einstellungen des Hintergrundes (Flow, Pressure oder Vorticity)
	   - Strömungsgeschwindigkeit - rot(schnell), blau(langsam)
Arrow plot - Zeichnet den Arrow des Datensatzes
	     Grid - 8x8, 16x16, 32x32, 64x64, 128x128, oder 256x256 (nicht empfohlen :-)
Stream Lines - Euler, Runge-Kutta Integration zweiter Ordnung
		dt - Zeitinterval der Integration
		dsep - Minimalabstand zwischen zwei Startpunkten den Linien#
		dtest - Minimalabstand zwischen zwei Linien
References:
[1] "Vector Algorithms", chapter 6.3 in William Schroeder, Ken Martin, Bill Lorensen, "The Visualization Toolkit", pp. 155 - 162, Prentice Hall, 1996 (beim Übungsleiter erhältlich)
[2] Bruno Jobard and Wilfrid Lefer, "Creating Evenly Spaced Streamlines of Arbitrary Density", Visualization in Scientific Computing '97, Springer Vienna, 1997, pp. 43 - 54 (eine Postscript Version findet sich unter http://www-lil.univ-littoral.fr/~lefer/papers/Springer97.abstract.html)

Download



Ergebnisse:

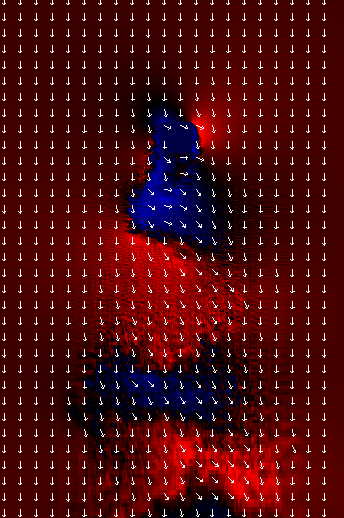

Arrow plot

Grid size : 16

Background : Flow

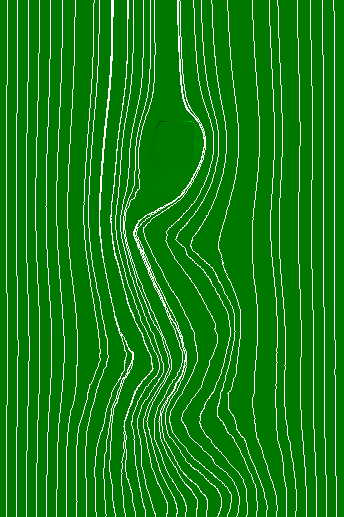

Stream lines

Euler Integration

Backward Integration

dt = 1

Background : Vorticity

Controled distance stream lines

Runge-Kutta Integration

dsep = 10

dtest = 5

dt = 1

Background : Pressure
