Visualisierung LU WS 2003/04:

Daniel Leitner und Julia Puckmayr

Aufgabe 2


TOP   GUI-Documentation   Screenshots

GUI-Documentation

TOP   Screenshots

Öffnen

Durch klicken des Open-Buttons kann ein Datenfile ausgewählt und geladen werden.

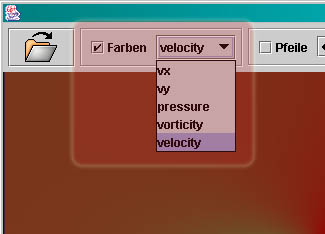

Farben

Diese Option färbt die Skalare entsprechend der Farbskala (siehe Color Panel) ein.



Pfeile

Bildet Pfeile entsprechend den Richtungsvektoren ab. Der Regler entscheidet über Anzahl und Größe der Pfeile.
Mit [c] kann man über die Farbe, mittels einem Farbdialog, entscheiden.

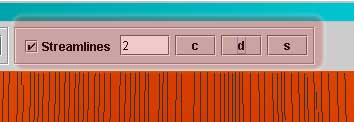

Streamlines - random seedpoints - Runge-Kutta Verfahren

Bildet streamlines ab, die seedpoints werden zufällig gesetzt, die Anzahl kann mit [s] verändert werden. Mit [d] kann die Schrittweite des Runge-Kutta Verfahren geändert werden, [c] ist wie schon bei den Pfeilen für die Farbeinstellugen verantwortlich. Die Zahl im Texfeld setzt die Variable für den streamline - Abstand

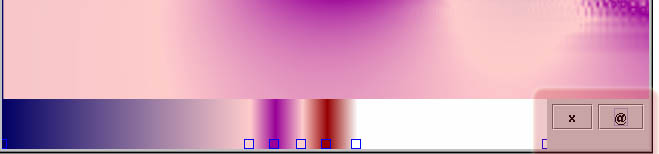

Color Panel

Mit dieser Funktion kann die Farbskala individuell eingestellt werden. Steuerung funktioniert wie folgt:
Linker Mausklick auf einen Steuerungspunkt verschiebt diesen.
Linke Maustaste - Doppelklick ermöglicht das ändern der Farbe.
Rechte Maustaste erzeugt einen neuen.
Dien Buttons auf der rechten Seite sind zuständig für apply [@] und reset [x].



Screenshots



TOP   GUI-Documentation

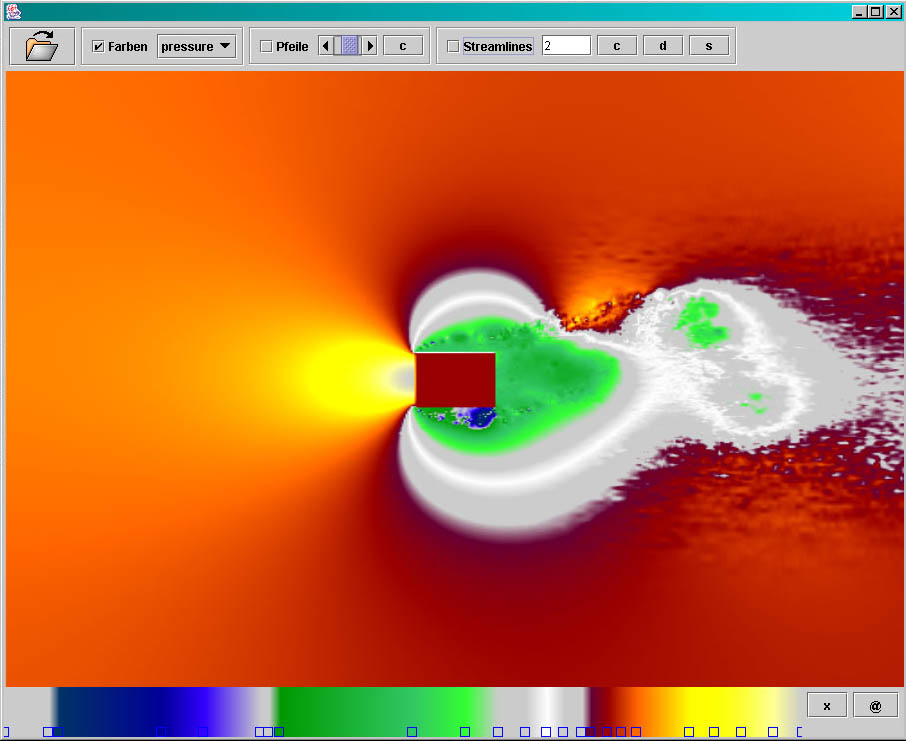

Farben

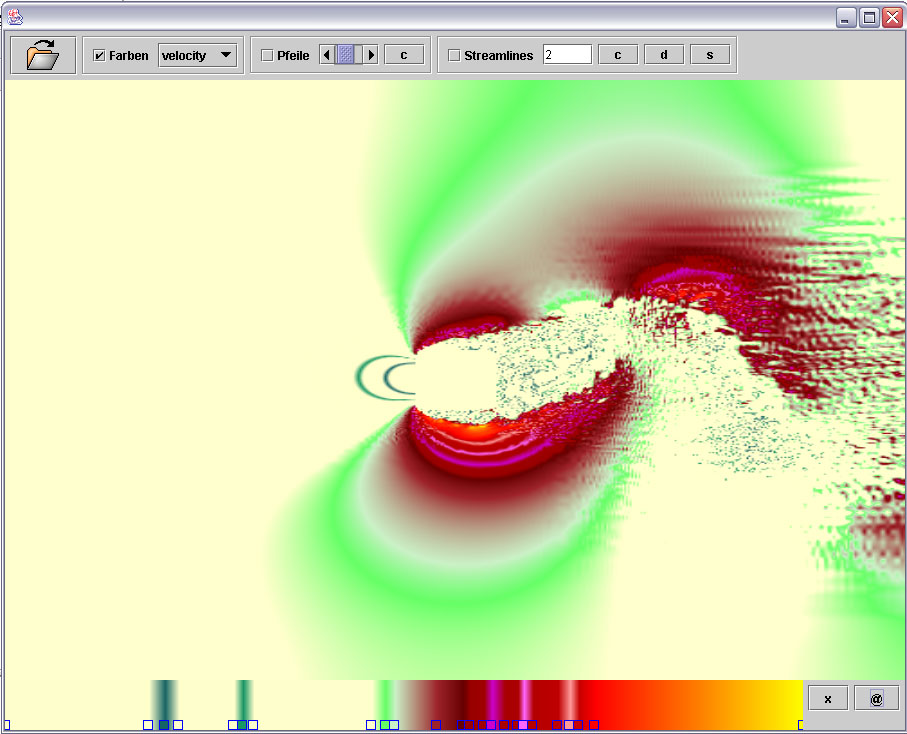

Farben

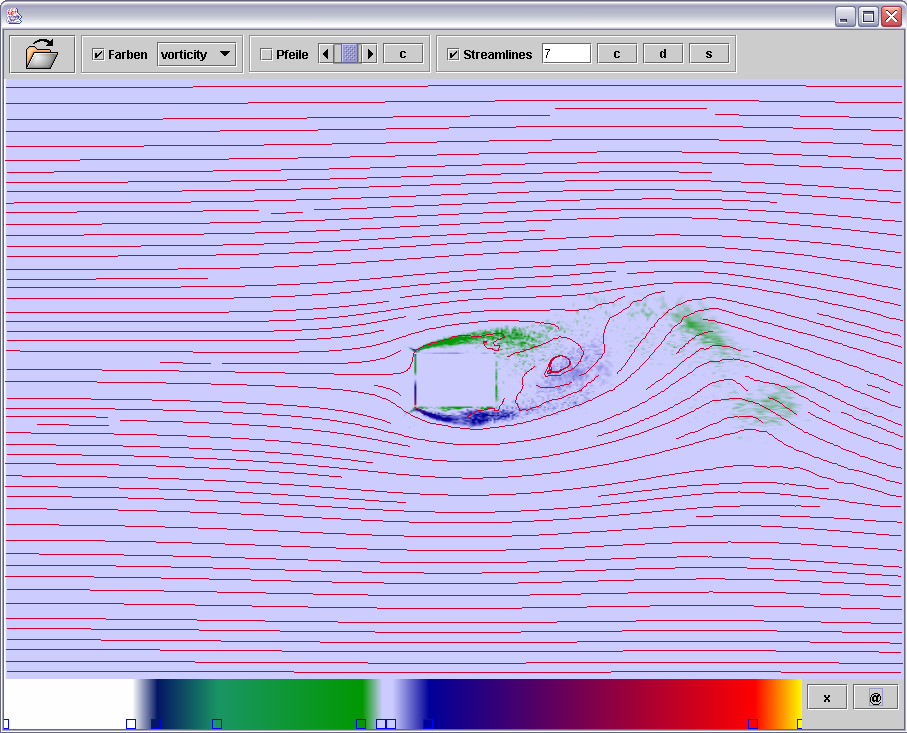

Farbe, Pfeile und Streamlines

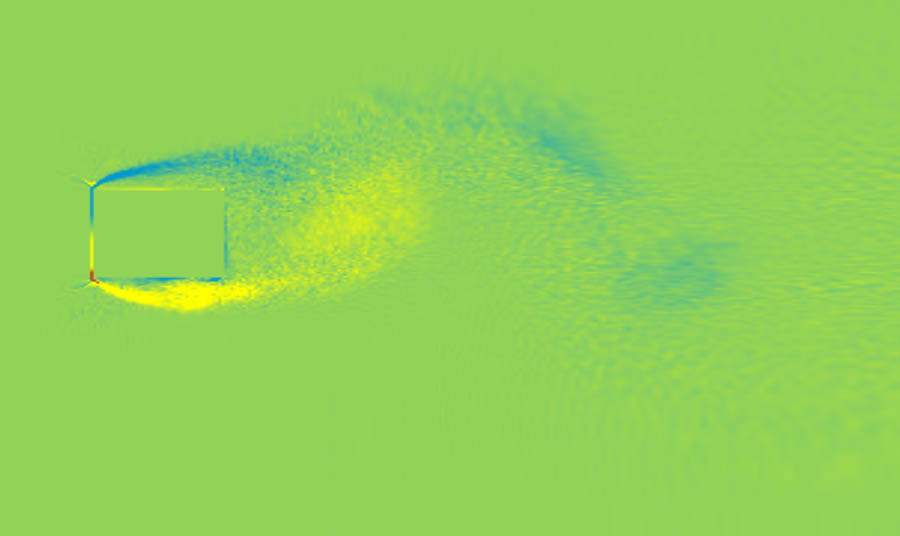

Vorticity
