Allgemeines Nach dem Öffnen und Zurücksetzen eines Volumes sind alle Farb- und Oppazitätswerte nicht gesetzt. Dadurch ist nach dem Öffnen und Zurücksetzen eines Volumes nur der schwarze Hintergrund zu sehen. Um flüssige Interaktion mit dem Volumen zu ermöglichen wird beim Rotieren die Qualität des Renderings nochmals verschlechtert. Nach dem Rotieren wird die Qualität automatisch wieder auf Preview gesetzt. Während der Rotation der Lichtquelle wird die Qualität allerdings bei Preview belassen um einen Besseren Eindruck der Lichtsituation zu gewährleisten. Beim Durchschreiten des Volumes in Blickrichtung wird das Volumen in einem gewissen Abstand zum Betrachter geclippt.

Mouse Interaktion Mit der Mouse wird das Volumen rotiert. Während der Rotation wird die Renderqualität verringert. Um zu Rotieren muss die Linke Mousetaste während der Rotation gedrückt gehalten werden. Wird die Mouse entlang der x-Achse des Bildschirms bewegt, wird das Volumen um seinen x-Achse rotiert. Wird die Mouse entlang der y-Achse des Bildschirms bewegt, wird das Volumen um seine y-Achse rotiert.

Tastenbelegung W Mit dieser Taste wird das Volumen in Blickrichtung durchschritten S Mit dieser Taste wird das Volumen entgegen der Blickrichtung durchschritten A Mit dieser Taste wird die Lichtquelle in positiver Richtung um das Volumen rotiert D Mit dieser Taste wird die Lichtquelle in negativer Richtung um das Volumen rotiert

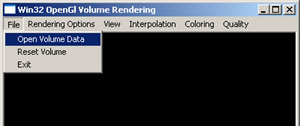

Menu Item: File Open Volume Data Mit diesem Menupunkt kann ein Volumen Datensatz geladen werden. Reset Volume Dieser Menupunkt bewirkt das Zurücksetzen des Volumens. Sämtliche Transformationen werden auf die Ausgangswerte zurückgesetzt. Exit Hiermit wird das Programm beendet.

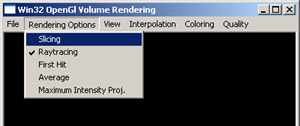

Menu Item: Rendering Options Slicing Mit diesem Menupunkt wird der Slicing-Modus aktiviert. Unter dem Menüpunkt Views kann man die Hauptrichtung auswählen, in der die Slices gezeigt werden. Unter dem Menupunkt Coloring können anhand der Transferfunktion die Farbwerte für die Dichtewerte gesetzt werden. Bewegung in / gegen Blickrichtung möglich. Compositing Dieser Menupunkt aktiviert den Compositing Mode. Anhand der Transferfunktion können den im Volumen auftretenden Dichtewerten Farb und Opazitätswerte zugewiesen werden. Volumen Rotation, Licht Rotation, Clipping möglich. First Hit Hiermit wird der First Hit Modus aktiviert. Anhand eines Colorpickers kann die Farbe das Objekt ausgesucht werden. Der Alpha-Regler bleibt hierbei allerdings ohne Funktion. Volumen Rotation, Licht Rotation, Clipping möglich. Average Hiermit wird der Average Modus aktiviert. Anhand der Transferfunktion können die Farbwerte für alle Dichtewerte gesetzt werden. Die Alpha - Werte der Transferfunktion bleiben hier aber ohne Funktion, sie werden durch die Average Funktion ermittelt. Volumen Rotation und Clipping möglich. Maximum Intensity Proj. Hiermit wird die Maximum Intensity Projection (MIP) aktiviert. Anhand der Transferfunktion können die Farbwerte für alle Dichtewerte gesetzt werden. Die Alpha - Werte der Transferfunktion bleiben hier aber ohne Funktion, sie werden durch die Maximum Intensity Funktion ermittelt. Volumen Rotation und Clipping möglich.

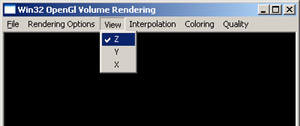

Menu Item: View Z Hier wird die Blickrichtung entlang der Z-Achse des Volumens eingestellt. Y Hier wird die Blickrichtung entlang der Y-Achse des Volumens eingestellt. X Hier wird die Blickrichtung entlang der X-Achse des Volumens eingestellt.

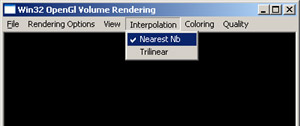

interpolationMenu Item: Interpolation Nearest Nb Hier wird die Interpolationsmethode 'Nearest Neighbour' ausgewählt. Trilinear Hier wird die trilinieare Interpolation ausgewählt.

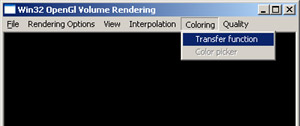

coloringMenu Item: Coloring Transferfunktion Für die Renderingmethoden 'Slicing', 'Compositing', 'Average' und 'Maximum Intensity Projection' können hier Farb- und für das 'Compositing' auch Oppazitätswerte eingestellt werden. Colorpicker Für die Renderingmethode 'First Hit' kann hier ein Farbwert für das Objekt ausgewählt werden.

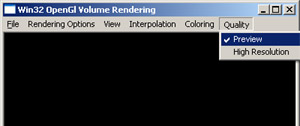

Menu Item: Quality Preview Die Qualität des Volumrenderings wird auf Preview gesetzt. Dadurch kann relativ schnell ein Setup aus Rotation, evtl. Lichtposition und Farben für einen High Resolution Output eingestellt werden High Resolution Die Qualität des Volumrenderings wird auf 'High Resolution' gesetzt. Die Renderzeiten verschlechtern sich hierbei allerdings drastisch zu Gunsten der Bildqualität.

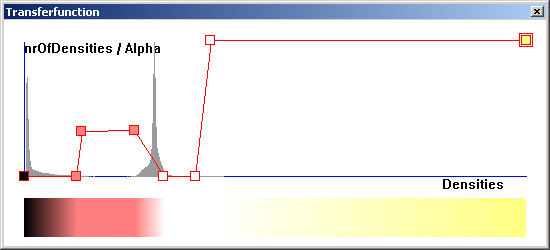

Transferfunction Window Marker Durch Doppelklick innerhalb des vorgegeben Breiches werden neue Stützstellen für die Transferfunktion hinzugefügt und anhand eines Markers dargestellt. Durch Doppelklick auf einen bereits existierenden und selektierten Marker wird ein Colorpicker geöffnet, anhand dessen der Farb und Alpha-Wert einer solchen Stützstelle bestimmt wird. Durch Klicken auf einen existierenden Marker wird dieser selektiert. Farbbalken Anhand dieses Farbbalkens wird der Farbverlauf der Transferfunktion dargestellt. Hier kann man auf den ersten Blick erkennen, welcher Dichtebereich welche Farbe erhält und diese gegebenenfalls ändern.

Colorpicker Dialog Farbfelder Durch Klicken auf ein Farbfeld wird diese Farbe dem selektierten Marker zugewiesen. Im Falle, dass der Rendermodus First Hit ausgewählt ist, weist man durch Anklicken eines Farbfeldes dem ganzen Objekt diese Farbe zu. Alpha-Regler Dieser Regler stellt, sofern es für den Rendermodus erforderlich ist, den Alpha-Wert für eine Transferfunktionsstützstelle.
