Flowminator
hier ein programm zur strömungsvisualisierung. zuerst mal das programm runterladen:
das executable
ein datenfile (beinhaltet die strömungsdaten) und das dazugehörige gridfile (beschreit die daten).
verwendung des programms

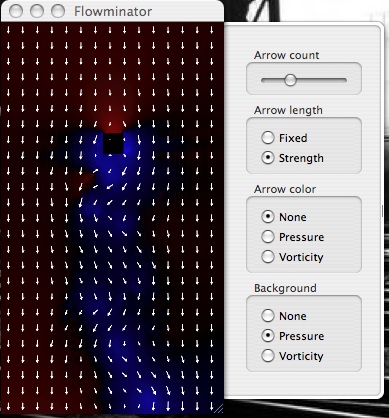

einfach auf file>open data gehen und das block.gri file laden. nach dem laden sieht man die s.g. arrowView (die strömung wird mit pfeilen dargestellt). rechts neben dem fenster sieht man ein bedienfeld, wo folgendes verändert werden kann.
arrow count variert die anzahl der pfeile im diagramm
arrow length bei fixed sind alle pfeile gleich lang und bei strength werden die pfeile der geschwindigkeit angepasst
arrow color andert die farbe der pfeile jenachdem welcher wert für pressure oder vorticity vorliegt
background ändert den hintergrund: rote werte representieren positive und blaue negative werte.

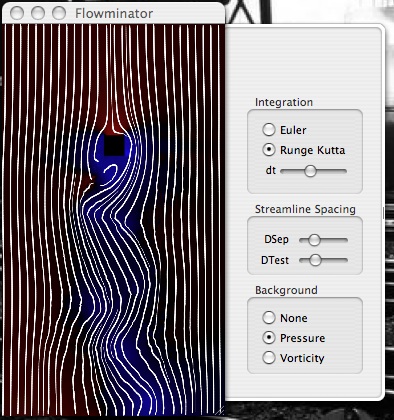

des weiteren gibt es noch die streamlineView (die strömung wird mittels linien dargestellt). auch hier kann man wieder verschiedene parameter beeinflussen.
integration hier kann man entweder das euler bzw. runge kutta verfahren auswählen. des weiteren gibt es noch den parameter dt welcher die genauigkeit der integrationsschritte beeinflusst. kleinere werte bedeuten höhere genauigkeit, allerdings auch längere rechenzeit.
streamline spacing hier kann man die dichte und häufigkeit der streamlines einstellen. dsep stellt grobgesprochen die maximale distanz und dtest die minimale distanz von streamlines dar. hier einfach ein bisserl herumprobieren...
background ändert wieder den hintergrund (siehe oben).
zusätzlich zu den parametern kann man noch einen seed point (der punkt, an dem die erste streamline berechnet wird) festlegen. dazu einfach mit der maus für min. eine sekunde lang auf einen punkt klixen.
aussderm kann man noch beliebig in das bild (sowohl arrowView als auch streamlineView) hineinzoomen. einfach mit der maus einen rahmen aufziehen und schon wird das neue bild berechnet.
und zu guter letzt. hier noch eine bescheidene source-docu
so.. nun viel spass.
|
