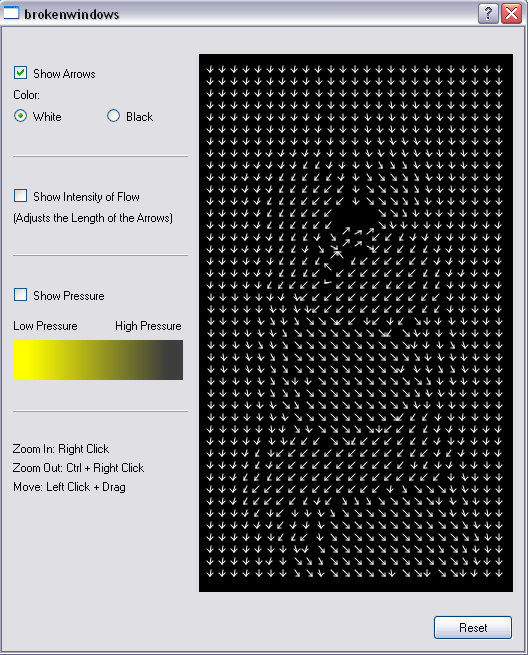

1. Pfeile anzeigen
Diese Option ist beim Start automatisch eingeschalten. Durch Wegklicken werden die Pfeile ausgeblendet, was z.B. nützlich sein kann, wenn man nur die Farbwerte der Druckwerte (siehe weiter unten) betrachten möchte. Zusätzlich kann man hier noch die Farbe der Pfeile aussuchen, nämlich ob diese schwarz oder weiß dargestellt werden sollen.
2. Stärke der Strömung anzeigen
Die Stärke der Strömung ist durch die Länge der Pfeile kodiert. Beim Start sind alle Pfeile gleich lang, aber durch Aktivieren der zweiten Checkbox wird ihre Länge der Strömungsstärke angepasst.
3. Druckwerte anzeigen
Der Druck der Strömung ist durch Farben kodiert - welche, das wird in dem Farbbalken unter der Checkbox angezeigt. Durch Aktivieren der Checkbox werden die entsprechenden Farben angezeigt (falls Pfeile vorhanden sind, passiert das im Hintergrund und die Pfeile bleiben im Vordergrund).
4. Zoomen und Verschieben
Diese Funktionen sind durch folgende Tasten und Mausklicks aufrufbar:
Hineinzoomen: rechte Maustaste
Herauszoomen: Taste Ctrl gedrückt halten plus rechte Maustaste
Verschieben: linke Maustaste gedrückt halten und ziehen
5. Reset Button
Ein Klick auf den Button "Reset" setzt den Arrow Plot auf seine Startwerte zurück.
