Flow Rendering

LU Visualisierung WS 07/08

NÜRNBERG Marcel, e0425202

PLUCH Matthias, e0400758





Umsetzung:

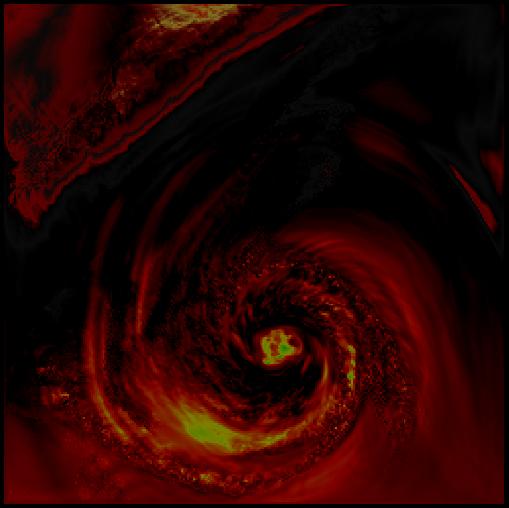

Dieses Programm wird zur Visualisierung von Strömungsdaten, wie zB das Strömungsverhalten der Luft bei einem Auto im Windkanal oder die Windgeschwindigkeit eines Hurrikans, benutzt. Der Hintergrund für dieses Programm ist es, dass man die Vielzahl an Daten und deren Unterschiedlichkeit grafisch veranschaulichen kann.



Die Datensätze sind in mehreren Dateien gespeichert, einer .gri-Datei und dazugehörige .dat-Dateien für jeden Zeitschritt. Unsere Visualisierung beschränkt sich auf Datensätze mit einem Zeitschritt.



Unser Programm kann diese Daten auf unterschiedliche Weise darstellen. Einerseits ist es möglich die Strömungsrichtung mittels skalierbaren Pfeilen  und andererseits mittels so genannten „Streamlines“ anzuzeigen.



Download:

FlowVis.rar
