Visualisierung WS 2008/2009


Overview



Aufgabe dieses Projektes war die Visualisierung von Volumsdaten. Es waren Volumsdaten gegeben und daraus wurden mittels Berechnungen Visualisierungen ermittelt.

Bedienung

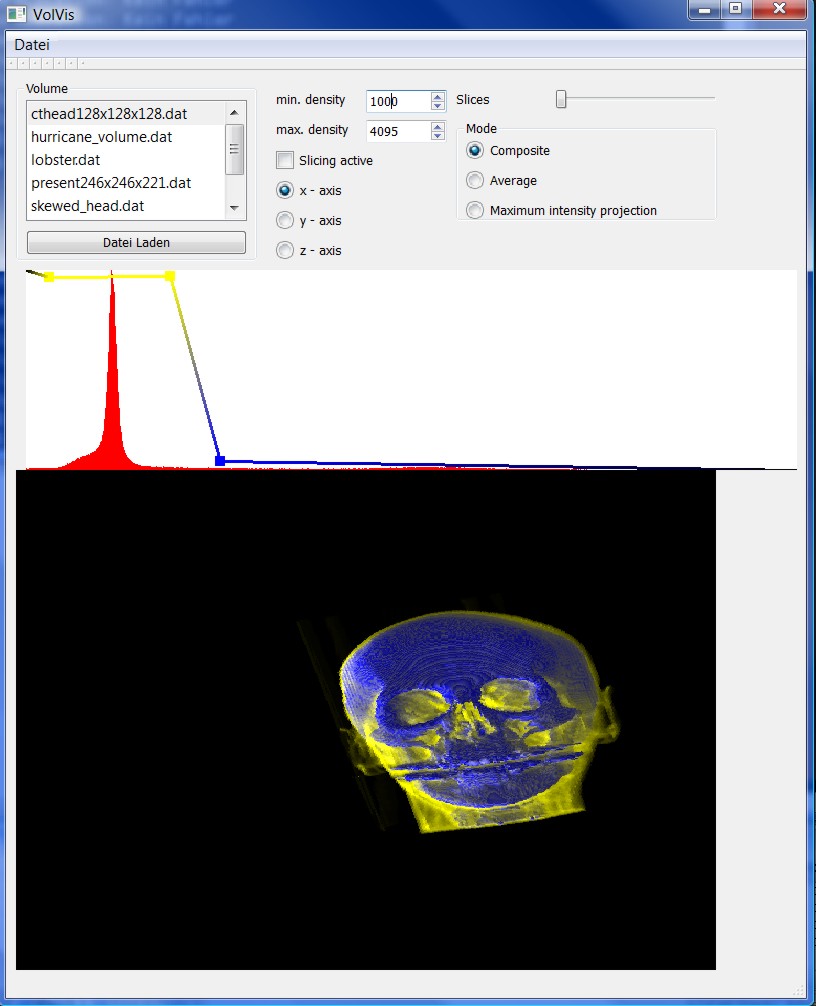

Die Bedienung des Programms erfolgt durch folgende Vorgehensweise:
- Das Bedienfeld des Interface befindet sich überhalb des Volumens, was eine bessere Übersicht für den User bringt. - Links laden sie einen Volumsdatensatz.
- Im mittleren Teil stellen Sie die Density, das Slicing und die Achsenrichtungen ein.
- Rechts können Sie die Slices durchwandern und die Projektionsmethode des Raycasting bestimmen.

Die Transferfunktion:
- Mit der linken Maustaste können punkte eingefügt werden.
- Klickt man links auf einen vorhandenen Punkt, kommt ein Farbdialog für die Auswahl der Farbe.
- Klickt man rechts auf einen vorhandenen Punkt, löscht man wieder den Punkt.

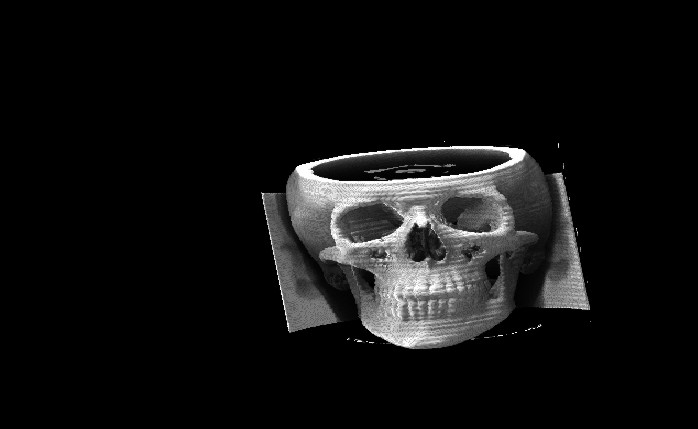

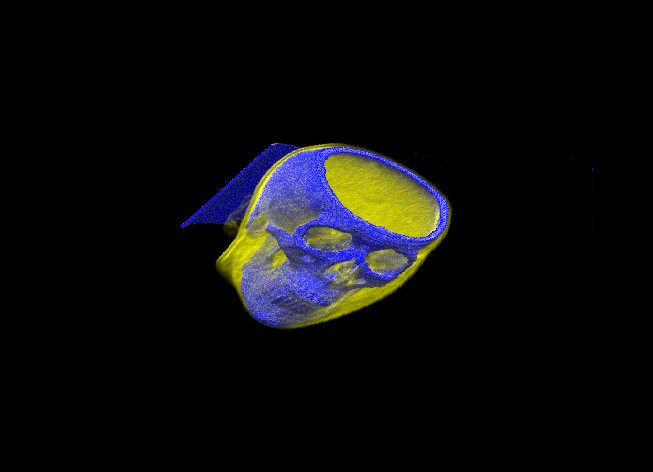

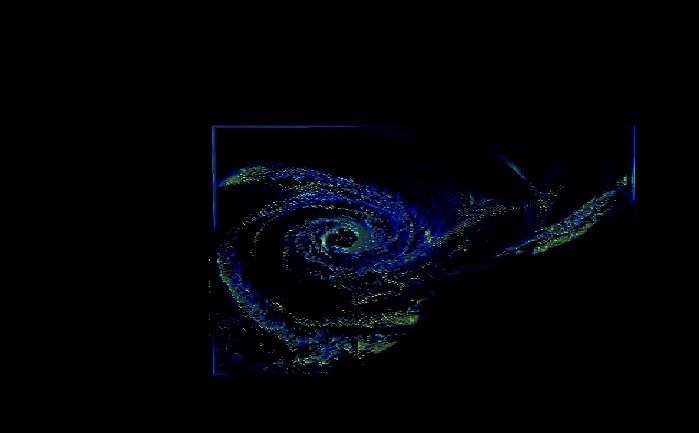

Beispielbilder


Gliederung des Programms

Das Programm besteht aus: - einem Graphical User Interface (GUI) - einem Shaderteil - einer Programmkomponente, welche das laden des Volumsdatensatz und den Ablauf im Programm steuert.

Eingesetzte Technik

Das Programm ist in C++ implementiert. Als Support verschiedene Tutorials und Beschreibungen im Internet verwendet.
Das Programm selbst finden Sie hier zum Download:
Sources
Doxygen Documentation
