FlowVis – Dokumentation

Von Stefan Pinterits & Markus Brenner



Download

  Download

Overview

Im Rahmen der Visualisierung LU haben wir ein Programm zur Visualisierung von Strömungsdatensätzen entwickelt. Wir haben zur Darstellung Color Coding, Arrowplots und evenly spaced Streamlines verwendet.



















































































Bedingung



Das Programm wird mit der Mausgesteuert. Die Ansicht kann mit gedrückter linker Maustaste beliebig gedreht und mit der rechten Maustaste gezoomt werden.

Bei einem Klick auf den Öffnen-Button ist es möglich einen Datensatz zu laden. Die einzelnen Featueres können mit Hilfe von Checkboxen aktiviert bzw. deaktiviert werden.

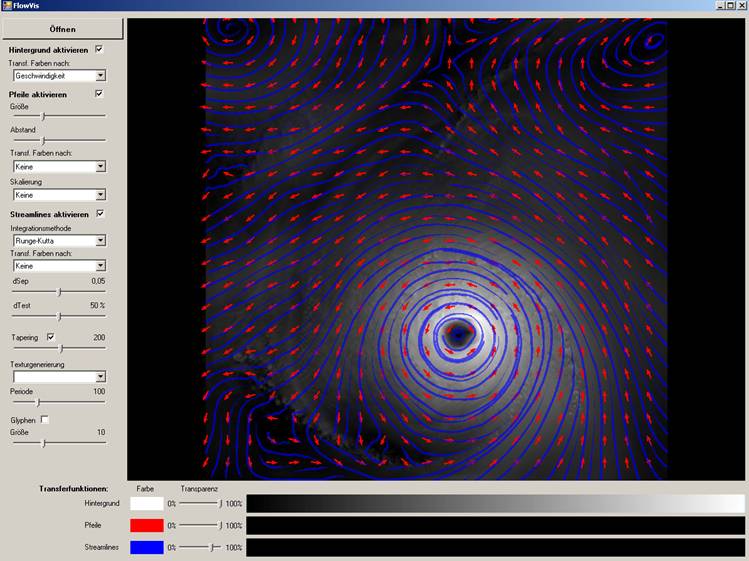

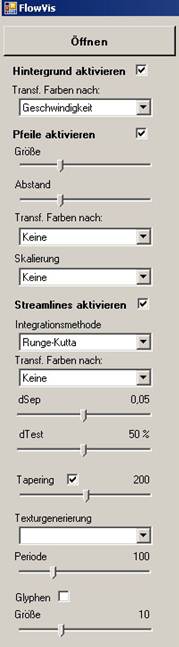

Mit Hilfe der Spinner ist es möglich einzelne Werte wie den Abstand der Streamlines oder die Größe der Pfeile zu verändern siehe Screenshot

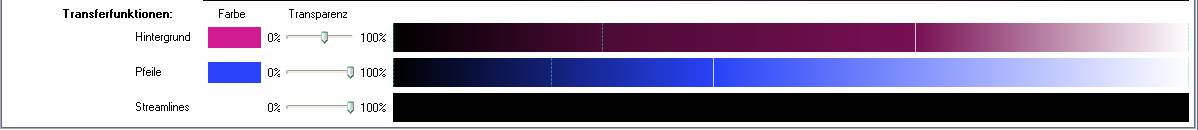

Eine Besonderheit des Programms ist die platzsparende Transferfunktion. Dadurch ist es uns möglich gewesen die Transferfunktionen der einzelnen Elemente (Hintergrund, Arrows, Streamlines) untereinander darzustellen. Das bietet einen Vorteil weil man dadurch zum einstellen nicht immer umschalten muss. Mit einem Klick kann man eine Farbe auswählen und durch ein Ziehen (linke Maustaste gedrückt) Grenzen festlegen. Die einzelnen Grenzen sind auswählbar (linke Maustaste) bzw. löschbar (rechte Maustaste) und können so nachträglich mit einer anderen Transparenz oder Farbe belegt werden.





Features

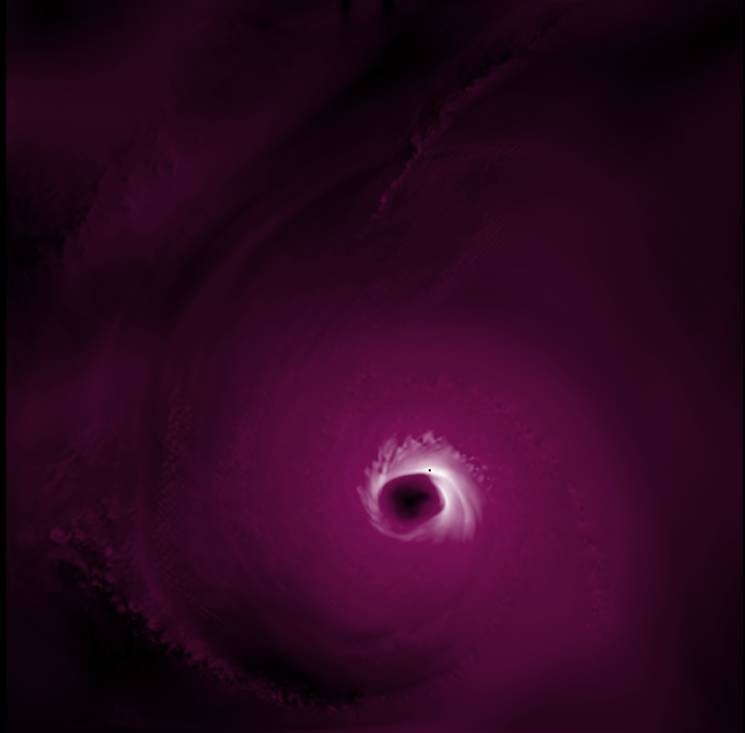

Color Coding

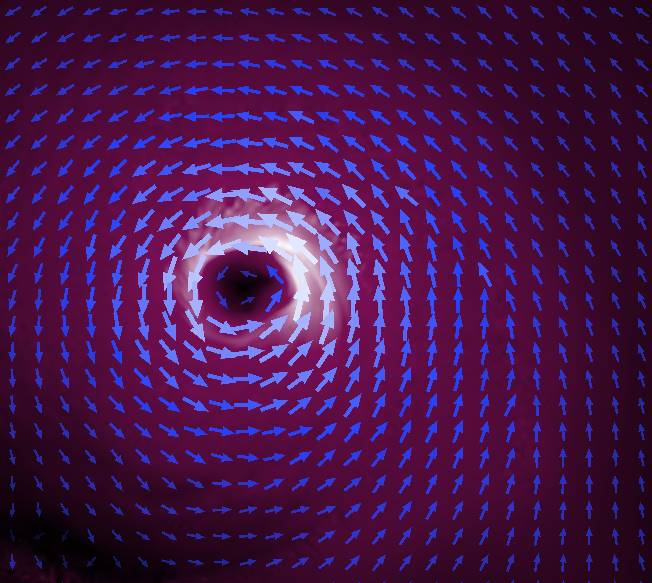

Arrow Plots: Die Pfeile verändern die Größe bzw. die Farbe je nach Geschwindigkeitswert

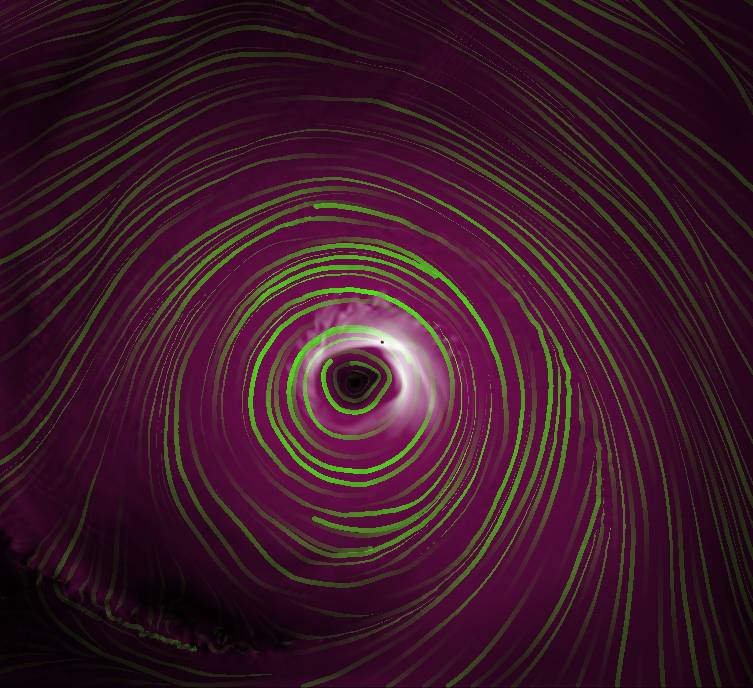

Evenly Spaced Streamlines mit Tapering



Dokumentation
