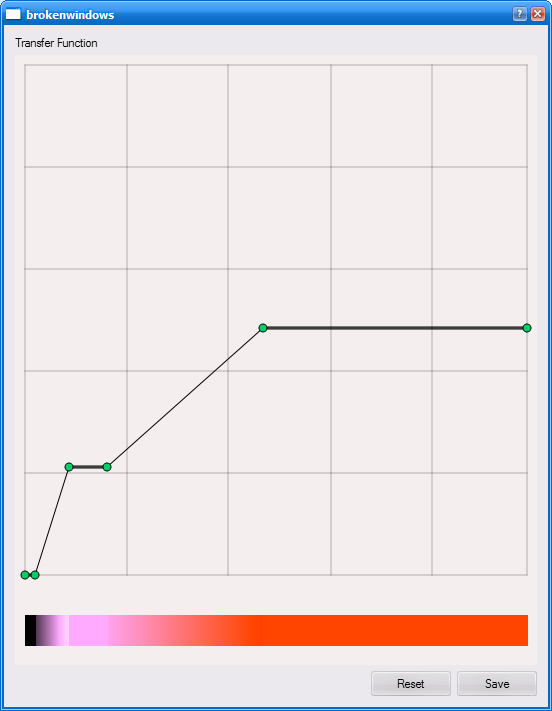

1. Transferfunktion ändern
Durch die Transferfunktion wird bestimmt, welche Farbe und welche Durchsichtigkeit die Daten aufgrund ihrer Dichtewerte bekommen sollen. Die X-Achse entspricht den Datenwerten und die Y-Achse den Durchsichtigkeits- werten (wobei 0 ganz durchsichtig und 255 undurchsichtig bedeutet). Die Farben bekommen die Daten entsprechend des Farbbalkens im unteren Bereich zugeteilt.
Folgende Änderungen können an der Transferfunktion durchgeführt werden:
- Durch Klicken und Ziehen können die waagrechten Linien hinauf und hinunter verschoben werden.
- Ebenfalls durch Klicken und Ziehen können die Punkte waagrecht verschoben werden und so die Linien verlängert/verkürzt werden (gilt für alle Punkte außer den ersten und den letzten).
- Bei einem Rechtsklick auf die Farben des Farbbalkens kann ein Farbdialog geöffnet werden, mit Hilfe dessen die Farben gegen andere ausgetauscht werden können.
2. Änderungen übernehmen
Wenn Änderungen an der Transferfunktion vorgenommen werden, werden diese in dem Moment auch gespeichert. Allerdings müssen die geänderten Farb- und Durchsichtigkeitswerte dann auch auf die Daten übertragen werden. Dieser Vorgang wird gestartet, indem man den Button "Save" klickt.
3. Funktion zurücksetzen
Der Button "Reset" setzt die Transferfunktion und den Farbbalken auf die Anfangswerte zurück.
