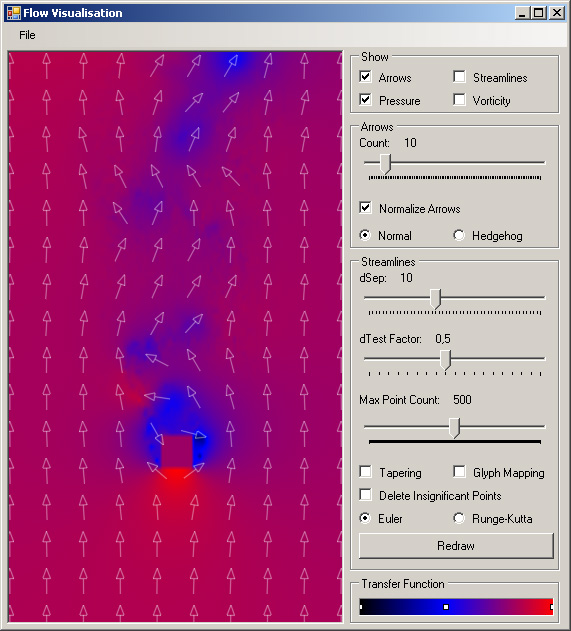

User-Interface













































Menubar
Als erstes gilt es, Strömungsdaten zu laden. Dazu wählt man in der Menüleiste "File"
aus, dann "Open FlowData", daraufhin muss man dann eine .gri-Datei auswählen.

Will man einen Datensatz wieder schließen, so wählt man im "File"-Menü den Eintrag
"Close Volume".

Um das Programm zu beenden wählt man "Exit".




Anzeigemodi
Im Panel "Show" kann man auswählen, welche Visualisierungen angezeigt
werden sollen.:

"Arrows": Die Strömungsvektoren mit Pfeilen darstellen
"Streamlines": Strömungslinien generieren
"Pressure": Den ersten zusätzlichen Wert als Textur anzeigen
"Vorticity": Den zweiten zusätzlichen Wert als Textur anzeigen

(die Bezeichnungen "Pressure" und "Vorticity" beziehen sich auf den
c_block Datensatz)



Pfeildarstellungen
Die Einstellungen für die Pfeildarstellung findet man im Panel "Arrows".

Mit dem Slider "Count" kann man die Anzahl der Pfeile regeln, wobei der Wert
die Anzahl der Pfeile pro Zeile angibt.

Ist "Normalize Arrows" angekreuzt, werden alle Pfeile mit gleicher Länge
angezeigt, ansonsten relativ zum größten Strömungsvektor.

Statt Pfeile anzeigen zu lassen, kann man alternativ Hedgehogs verwenden.


Slices durchschalten

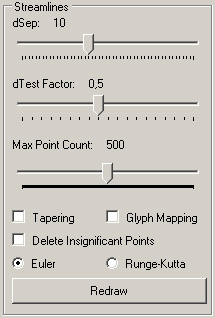

Alle Einstellungen zu den Strömungslinien kann man im Panel "Streamlines" setzen.

"dSep": Gibt an, in welchem Startabstand neue Streamlines erzeugt werden
            sollen. Dabei entpricht der Wert den Pixeln im Ausgangszustand (also
            ohne Zoom  und bei Anfangsgröße des Fensters).

"dTest Factor": Dieser Wert bestimmt den Faktor von dTest. dTest wird
            errechnet mit dSep * Faktor und gibt den Minimalabstand der
            Strömungslinien an.

"Max Point Count": Legt die Maximal Länge der Strömungslinien fest (entspricht
            ungefähr der Pixellänge). Wird der Slider auf sein Maximum gesetzt, so
            sind die Linien nicht limitiert.

"Tapering": Angekreuzt werden die Strömungslinien mit unterschiedlicher Dicke
            dargestellt, abhängig davon, wie weit sie von anderen Linien entfernt
            sind.

"Glyph Mapping": Ist diese CheckBox angekreuzt, werden die Strömungslinien
            mit Dreiecken gezeichnet, die in Strömungsrichtung zeigen.

"Delete Insignificant Points": Diese Option ist mit Vorsicht zu genießen, es
            verträgt sich nicht allzu gut mit Glyph Mapping. Es werden bei
            angekreuztem Kästchen Sample-Punkte auf den Strömungslinien
            gelöscht, die keinen signifikanten Einfluss haben. Also solche, deren
            Strömungsrichtung der des vorherigen und nachfolgendem Punktes
            entsprechen.

"Euler vs. Runge-Kutta": Bestimmt, mit welcher Methode die Sample-Punkte
            der Strömungslinien berechnet werden soll.


Transferfunktion
Im Panel "Transfer Function" kann man den Farbverlauf für die Texturen der
 zusätzlichen Werte der Strömungsdaten einstellen.

Klickt man mit der Maus auf einen vorhandenen Knoten, so kann man an
dieser Stelle im Farbverlauf eine Farbe auswählen.
Drückt man auf einen Knoten und hält man die Maustaste gedrückt,
so kann man den Knoten verschieben (Drag'n'Drop).
Klickt man mit der rechten Maustaste auf einen Knoten, so wirtd dieser
gelöscht.
Klickt man auf eine leere Stelle, so wird ein neuer Knotenpunkt
hinzugefügt und dementsprechend mit den anderen verbunden.


Betrachtungsfenster / freie Rotation

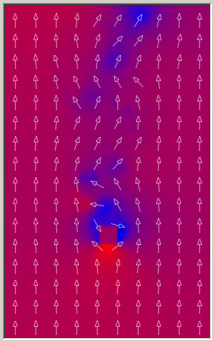

Im Hauptpanel links oben wird die Visualisierung dargestellt.

Bei gedrückter linker Maustaste kann man den Darstellungsbereich verschieben. Halt man die rechte Maustaste gedrückt, so kann man durch eine Mausbewegung nach oben bzw. unten
näher heran bzw. weiter weg zoomen.




















Gerhard Bogner, Dietmar Moritz
17.01.2007
