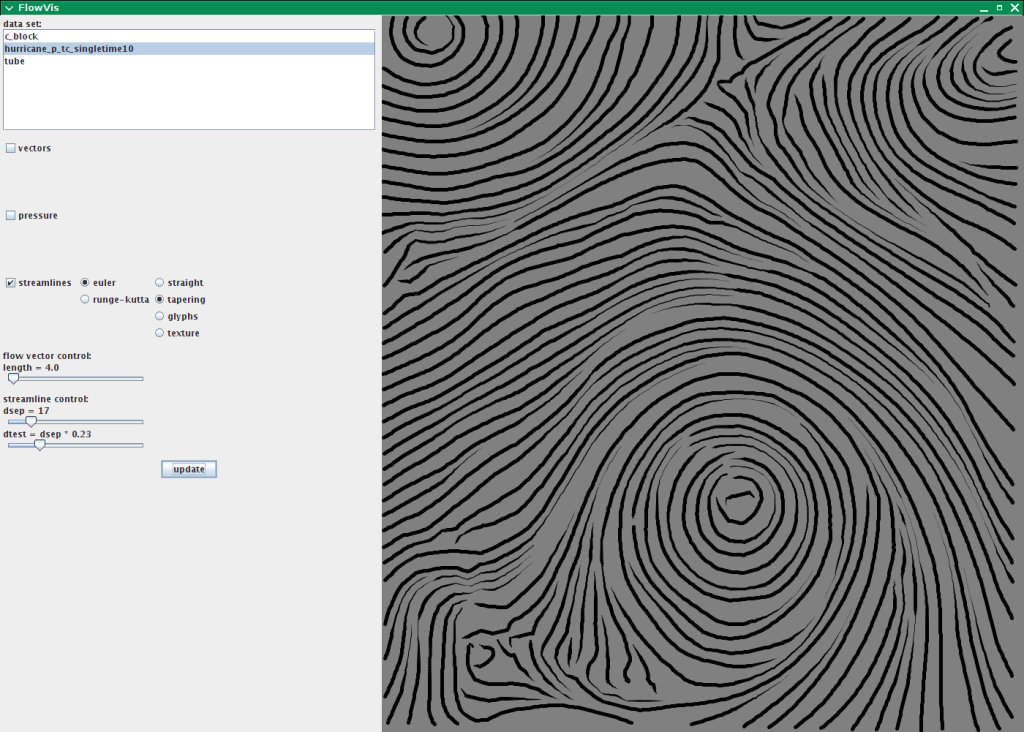

Das User Interface gliedert sich in mehrere Bereiche:
  • Datensatzauswahl
  • Ebenenauswahl
  • Numerische Parameter
  • Leinwand

Datensatzauswahl

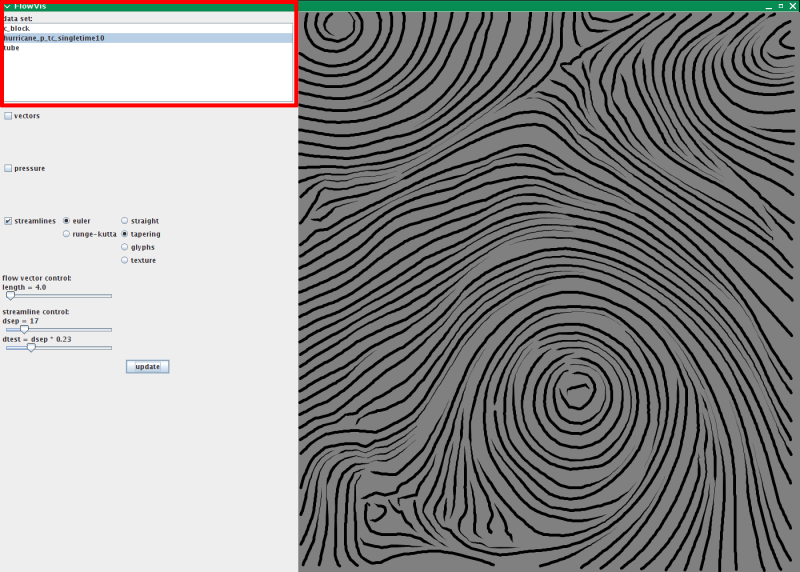

Die im Dateisystem verfügbaren Datensätze können in einer Liste ausgewählt werden.

Ebenenauswahl

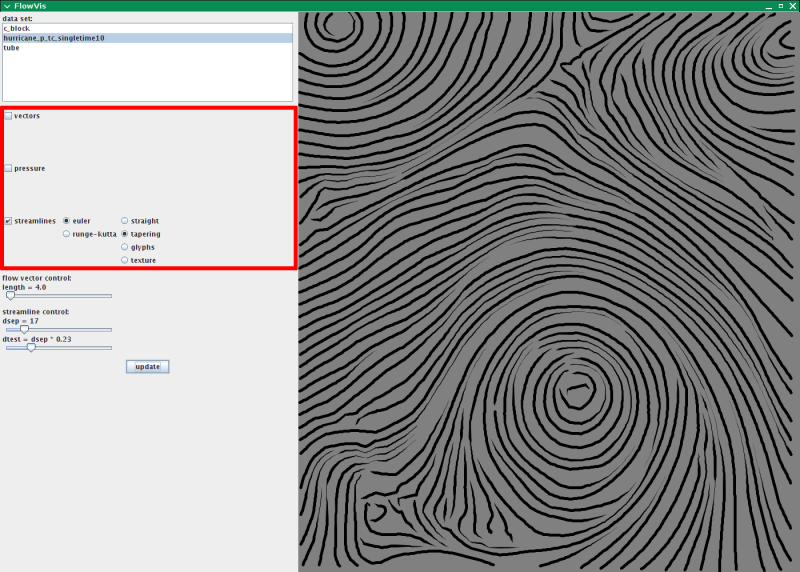

Die Ebenenauswahl bietet die Möglichkeit, Ebenen individuell zu ein- bzw. auszublenden
  • vectors
    Anzeige des Pfeilbildes ein-/ausschalten
  • pressure
    Farbliche Darstellung des Drucks ein-/ausschalten
  • streamlines
    Anzeige der Strömungslinien ein-/ausschalten
    • euler/runge-kutta
      Zwischen Euler- und Runge-Kutta-Interpolation wählen
    • straight/tapering/glyphs/texture
      Umschalten zwischen einfachen Strömungslinien, Strömungslinien mit verjüngten Enden, Strömungslinien mit Glyphen und der Darstellung einer Strömungstextur

Vektor- und Strömungslinienparameter

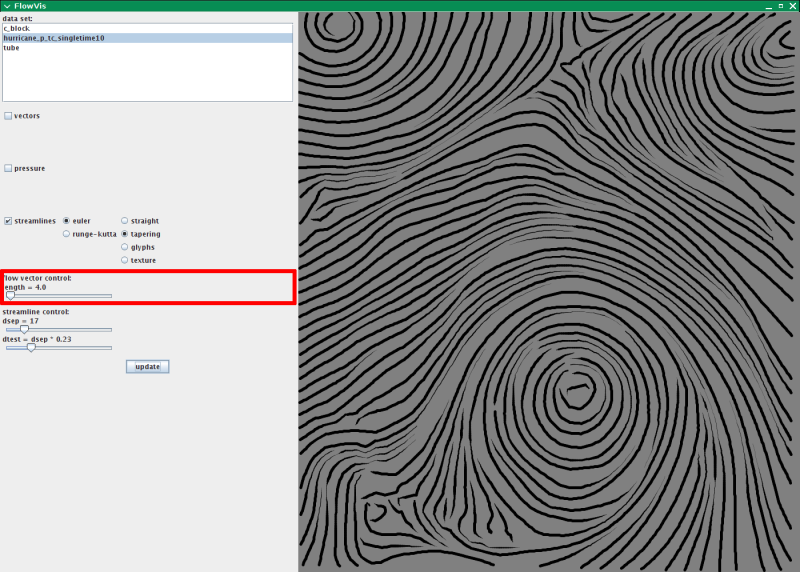

  • flow vector control
    Länge der Strömungsvektoren variieren

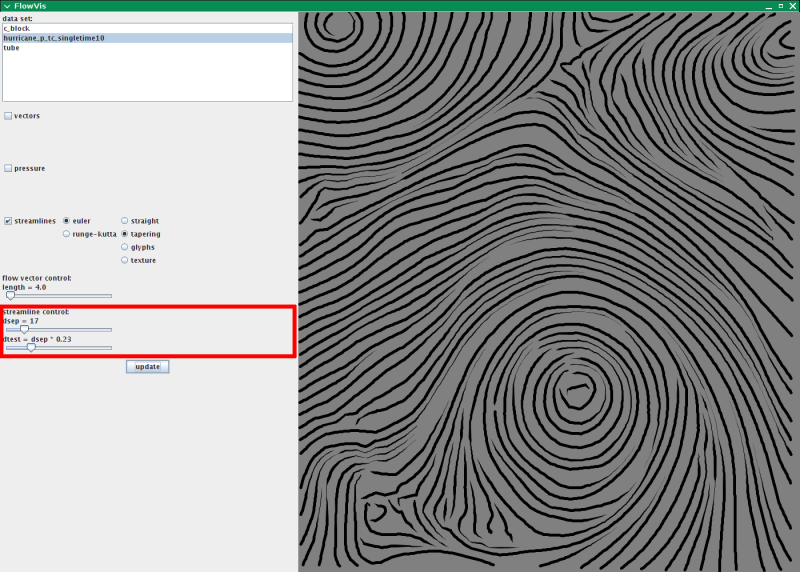

  • streamline control
    Strömungslinienparameter variieren
    • dsep
      Mindestabstand zwischen Startpunkten und anderen Strömungslinien
    • dtest
      Mindestabstand zu anderen Strömungslinien

Leinwand


Auf der Leinwand erfolgt die Visualisierung der Strömungsdaten. Die Dichte des Gitternetzes wird auf konstantem Niveau gehalten, unabhängig von der Größe des Fensters, um eine ansprechende Darstellung auch bei geringeren Bildschirmauflösungen zu gewährleisten.
