Anleitung

Durch Ausführen der .exe Datei startet das Programm und lädt einen Datensatz.

Hauptfenster

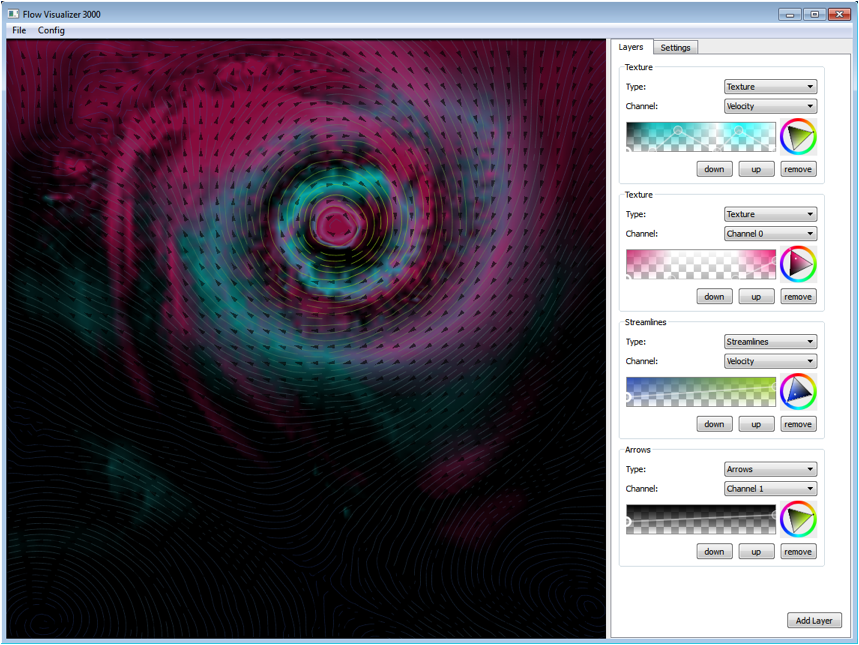

Das Hauptfenster ist in zwei Bereiche unterteilt. Auf der linken Seite befindet sich der OpenGL Viewport. In diesem Bereich findet die eigentliche Visualisierung statt. Auf der rechten Seite befinden sich die Einstellungen.

Layers

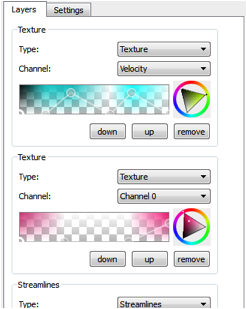

In diesem Bereich werden die einzelnen Visualisierung Layer mit dem Button „Add Layer“ hinzugefügt werden. Mit den Buttons „down“ und „up“ können die Layer in ihrer Hierarchie verschoben werden. Der oberste Layer wird als erstes gerendert und der unterste zuletzt. Mittels „remove“ können Layer auch wieder entfernt werden.

Jeder Layer hat drei parameter: Type, Channel und Transfer Funktion. Mittels Type wird die grundsätzliche Art des Layers festgelegt.

Type:

- Texture: die Daten werden flächig als Textur dargestellt.
- Arrows: das Strömungsfeld wird mittels Pfeilen visualisiert.
- Streamlines: die Strömingslinien werden visualisiert.

Mittels „Channel“ wird der Datenkanal ausgewählt der Visualisiert werden soll. Wobei der erste „Channel“ immer „Velocity“ ist. Die weiteren Channel unterscheiden sich je nach Datensatz.

Der dritte veränderbare Parameter ist die Transferfunktion. Diese ermöglicht es verschiedene Wertebereiche in den Daten mit unterschiedlicher Farbe und Transparenz darzustellen. Dadurch ist es möglich bestimmte Stellen hervorzuheben, oder auszublenden.

Settings

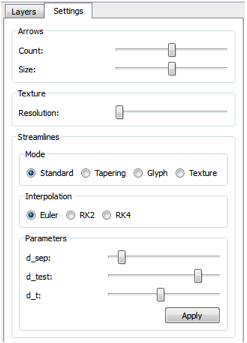

Neben dem Reiter „Layer“ befindet sich ein weiterer Reiter „Settings“ im Einstellungsbereich. Dort sind, im Unterschied zu den vorhin beschriebenen Einstellungen Layer abhängigen Einstellungen, nur globale Veränderungen möglich.

Die Einstellungen sind gruppiert nach Layer Type:

- Arrows: hier kann die Anzahl der Pfeile und deren Größe verändert werden.
- Texture: mittes „Resolution“ wird die Anzahl der Pixel für die Textur festgelegt.
- Streamlines: durch verändern von „Mode“ wird der Modus der Streamlinevisualisierung gewechselt. Zur Interpolation steht das Euler Verfahren und das Runge Kutter Verfahren zur Verfügung. Die Parameter d_sep, d_test und d_t werden erst übernommen, nachdem „Apply“ geklickt wurde. Veränderungen an diesen Parametern können unter Umständen zu langen Verarbeitungszeiten führen.

Speichern/Laden

Mittels den Menüpunkten „File“ und „Config“ können Datensätze und Layer Konfigurationen geladen bzw. gespeichert werden.
