CPC (HW09CPC)

User Guide

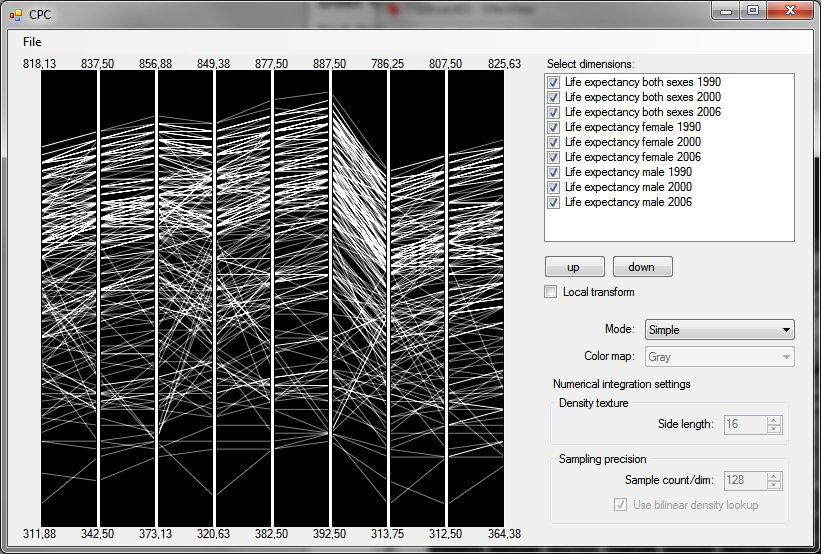

Nach Start der Anwendung kann über den Menüeintrag File/Load dataset ein CSV-Datensatz geladen werden. Folgende Graphik veranschaulicht den Zustand des Programms nach Laden eines Datensatzes. Oberhalb und unterhalb der Parallelkoordinatenansicht ist das Minimum bzw. Maximum der entsprechenden Achse abzulesen.

Nach dem Laden des Datensatzes kann die Anzeige über die Steuerelemente auf der rechten Seite angepasst werden. Die Größe der Parallelkoordinatenansicht kann mittels Skalierung des gesamten Fensters variiert werden.

Select Dimensions

Unter diesem Punkt lassen sich einzelne Koordinatenachsen mittels Setzen eines Häkchens ein- bzw. ausblenden. Über die Schaltflächen up und down kann die Position der momentan selektierten Dimension variiert werden.

Local Transform

Diese Checkbox regelt die Skalierung der einzelnen Koordinatenachsen. Standardmäßig werden diese global skaliert, was bedeutet, dass die Achsen zueinander ausgerichtet sind. Durch Setzen des Häkchens Local transform wird jede Achse für sich an den Bildbereich angepasst.

Rendermodi

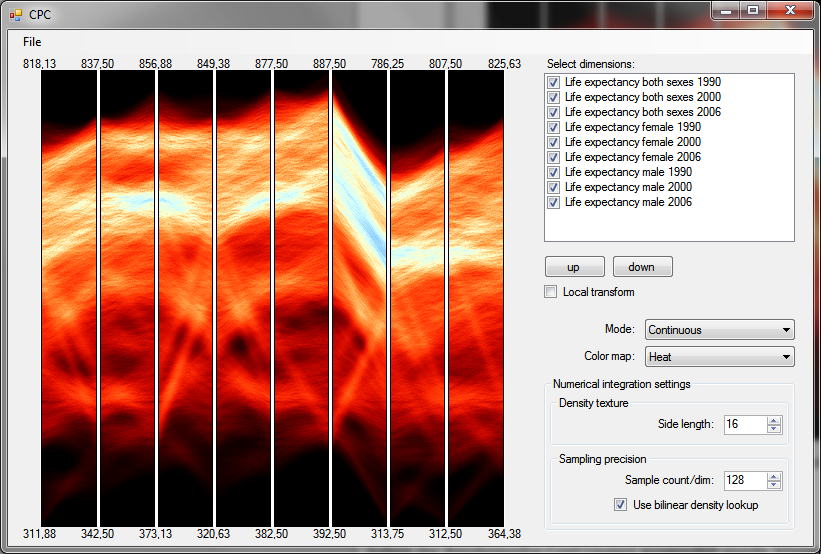

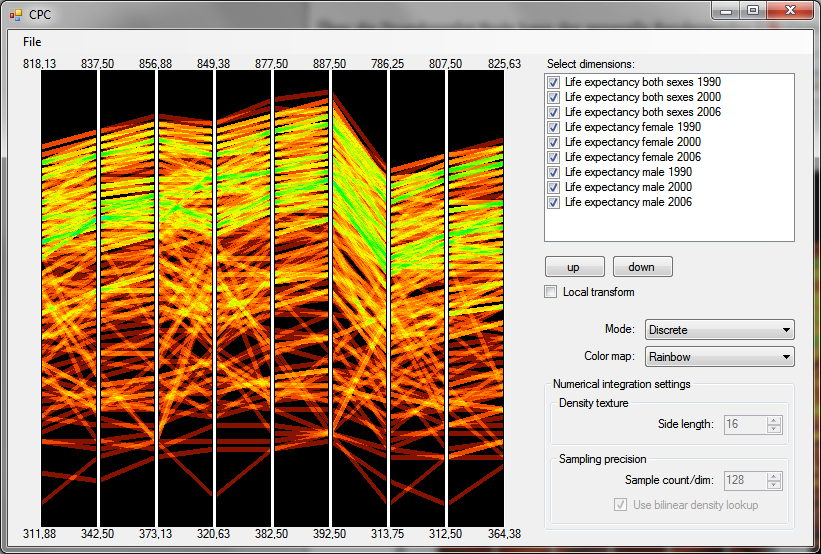

Über die Dropdownlist Mode kann der generelle Rendermodus ausgewählt werden. Dabei bezeichnet Simple die konventionelle Anzeige paralleler Koordinaten. Discrete führt ein Blending der gleichen Darstellung mit dickeren Linien und anschließender Anwendung einer Colormap durch. Continuous führt die im Paper vorgestellte numerische Integration zur Darstellung kontinuierlicher paralleler Koordinaten durch. Diese wird ebenfalls mittels der ausgewählten Colormap eingefärbt.

Integrationsparameter

Sofern der Rendermodus Continuous ausgewählt wurde, können dessen Parameter über die Numerical integration settings angepasst werden. Die Auflösung der Dichtetexturen kann über das NumericUpDown festgelegt werden. Die Genauigkeit der Integeration kann über die Abtastrate (Sample count/dim) der Dichtetexturen geregelt werden. Über die Checkbox Use bilinear density lookup kann eine einfache Interpolation der Dichtetextur aktiviert werden.
