Static Fold Bifurkation

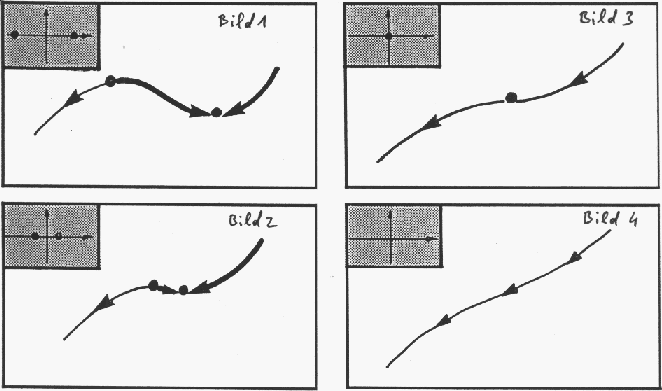

In der folgenden Abbildungssequenz
Abbildung 1: Bild 1 - Bild 4 ist eine Static Fold
Bifurkation dargestellt. Ein Attraktor und ein Repellor wandern aufeinander
zu und kollidieren, es kommt also zu einer lokalen Bifurkation, und die
beiden Fixpunkte (Equilibria) löschen sich gegenseitig aus. Die
Bifurkation kann auch an den Eigenwerten (diese sind jeweils links oben in
dem Kästchen skizziert) erkannt werden, die beiden reelen Eigenwerte
(einer positiv, der andere negativ) wandern aufeinander und gleichzeitig auf
den Nullpunkt zu, kollidieren schließlich beim Nullpunkt und
verschwinden dort.
Abbildung 1:
Static Fold Bifurkation
[AbSh92]
Diese Art der Bifurkation kann man sich auch folgendermaßen vorstellen
, der Repellor sei ein Hügel und der Attraktor eine Senke. Das
Verhalten des Systems läßt sich nun folgendermaßen
erklären: wenn es regnet, so fließt das Regenwasser vom
Hügel (Repellor) und sammelt sich auf der einen Seite in der Senke
(Attraktor). Wandern der Attraktor und der Repellor aufeinander zu, so gibt
es letztendlich keinen Höhenunterschied zwischen Hügel und Senke
mehr und es entsteht eine einheitliche Fläche (beeinflußt nur
durch weiter entfernt liegende Fixpunkte). Der Attraktor und der Repellor
(Senke und Hügel) sind also verschwunden.
Für weitere Beispiele siehe auch
[AbSh92] part 4 und
[Rina95].
