Laborübung Visualisierung WS 2004 / 2005

Preview Canvas

Hier hat der User die Möglichkeit ein schnelles Preview der von ihm vorgenommenen Einstellungen zu erstellen. Natürlich ist die Qualität des Previews nicht sehr gut, so wird z. B. nur Nearest Neighbour Interpolation verwendet. Jedoch eignet sich diese Option, wenn der User nur einen ersten Einblick des Bildes mit den von ihm vorgenommenen Einstellungen bekommen will. Durch klick auf das Render Icon wird der Datensatz gerendert, durch klick auf den Papierkorb Button wird ein bereits gerendertes Bild gelöscht.

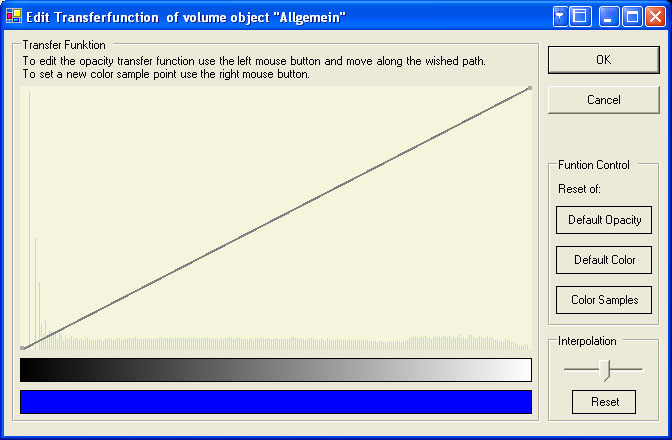

Transferfunction

In diesem Dialog hat der User die Möglichkeit, die Transferfunction individuell zu verändern. Auf der x-Achse werden die Density Werte dargestellt von schwach bis stark, auf der y-Achse die zugehörigen Opacity Werte. Die Häufigkeit der Voxels mit einer bestimmten Density ist auch zu sehen. Unten ist die Farbe der aktuellen Transferfunction zu sehen.

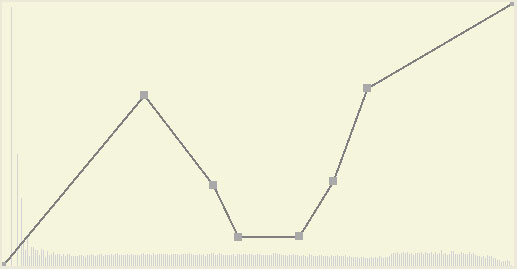

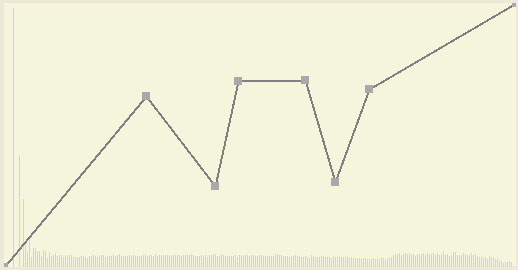

Bearbeiten der Opacity

Per Linksklick kann der User einen neuen Opacity Kontrollpunkt in die Transferfunction einfügen. Die Funktion passt sich dann automatisch dem neuen Kontrollpunkt an. Bereits eingefügte Kontrollpunkte lassen sich auch per "drag and drop" einfach verschieben (linksklick).

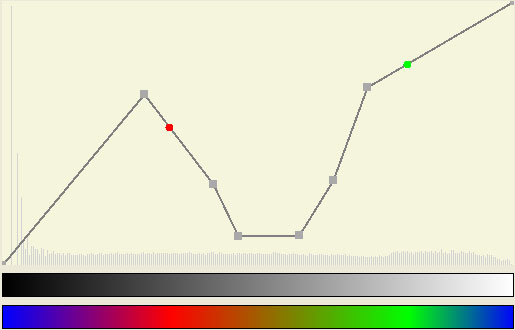

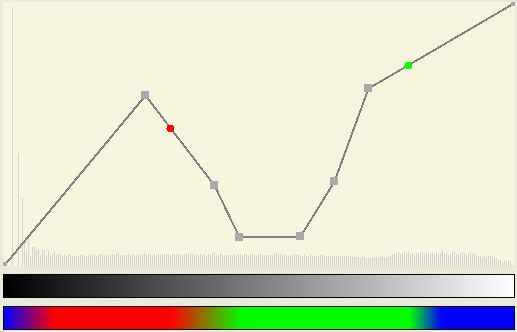

Bearbeiten der Farbe

Per Rechtsklick kann der User einen neuen Farb Kontrollpunkt in die Transferfunction einfügen. Zwischen den Farbwerten der Kontrollpunkte wird automatisch interpoliert, der User kann diese interpolation jedoch beeinflussen, indem er die Interpolation Trackbar nach links oder rechts verschiebt. Durch klick auf den Button "Reset" wird die Trackbar wieder in die Mitte verschoben.

Function Control

Hier hat der User die Möglichkeit die Opacity, die Color und die Color Samples auf den Defaultwert zurückzusetzen.

Durch klick auf den Button "OK" wird die aktuelle Transferfunction für das Object gespeichert, durch klick auf den Button "Cancel" wir das Fenster geschlossen und die Transferfunction geht verloren.

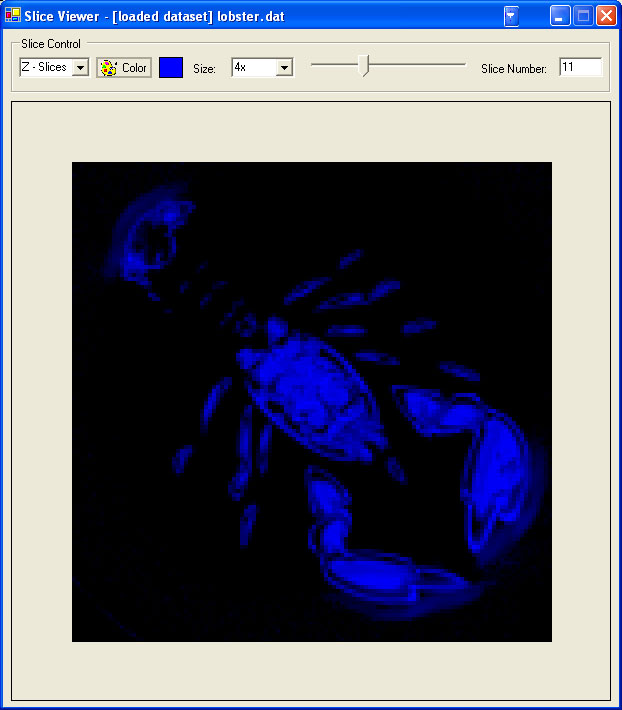

Slice Viewer

Hier hat der User die Möglichkeit, jeden einzelnen Slice des Datensatzes wahlweise in x-, y- oder z-Richtung zu betrachten.

Folgende Einstellungen kann der User vornehmen:

• Art der Slices: Zur Auswahl stehen x-, y- und z-Slices.
• Color: Der User kann sich die Farbe aussuchen, mit der die Slices eingefärbt werden.
• Size: Es besteht die Möglichkeit, die Slices in Originalgröße und auch in bis zu 8-facher vergrößerung darzustellen.

Mithilfe des Trackbars kann der User die Nummer bzw. die Tiefe des betrachteten Slices verändern, welche dann auch im Textfeld rechts daneben angezeigt wird.
