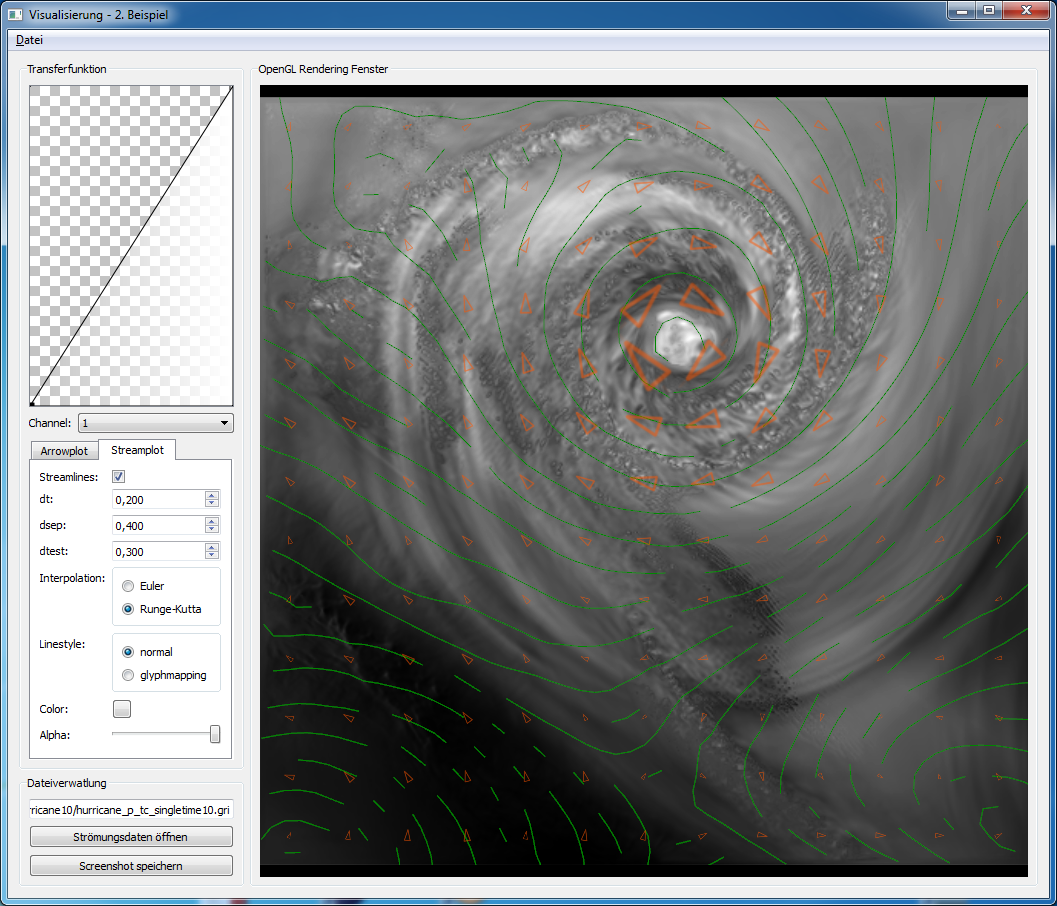

Transferfunktion: In dem gekachelten Bereich unterhalb des Renderfensters befindet sich das GUI-Element zum Erstellen der Transferfunktion.
Mit einem Rechtsklick auf diesen Bereich erstellt man einen Kontrollpunkt mit einer bestimmten Farbe.
Dazu öffnet sich automatisch ein ColorChooser-Dialog.
Mit einem Linksklick auf einen solchen Kontrollpunkt lässt sich selbiger nach belieben verschieben.
Ist ein Kontrollpunkt am oberen Ende des bereichs so bedeutet das, dass er komplett undurchsichtig ist. Ist er ganz unten, so ist er ganz durchsichtig. Die Position auf der horizontalen Achse bestimmt mit welchem Dichtewert der Kontrollpunkt assoziert wird. Ein Punkt ganz links gehört zu den gerinsten Dichtewerten, wohingegen ein Punkt rechts zu den Werten mit der höchsten Dichte gehört.
Channel: Bei diesem Dropdown-Feld kann man einen der verfügbaren Channels des aktuell geladenen Datensatz auswählen
Streamlines: Hackt man diese Checkbox an, so werden Streamlines gerendert. Für die Streamlines gibt es folgende Optionen:
dt:Parameter für den Abstand des Euler/Runge-Kutta
dsep:Hier stellt man den Abstand zwischen 2 Streamlines ein
dtest:Hier stellt man die Dichte der Streamlines ein
Interpolation: Hier kann man einstellen ob das Euler- oder Runge-Kutta Verfahren zur Interpolation verwendet werden soll.
Linestyle: Zum Einstellen ob normale Linien oder Glyph Mapping für die Streamlines verwendet werden soll.
Color: Die Farbe für die Streamlines.
Alpha: Der Alphawert für die Streamlines.
Arrowplot: Einstellungen für den Arrowplot.
Checkbox: Hackt man diese Checkbox an, so werden Pfeile gerendert.
Number of Arrows:: Die Dichte der Pfeile lässt sich mit dem Slider einstellen.
Color: Die Farbe für die Pfeile.
Alpha: Der Alphawert für die Pfeile.
Strömungsdaten öffnen: Hier öffnet sich ein Dialog zum auswählen der Datei, welche dargestellt werden soll.
Screenshot speichern: Beim drücken wird ein Screenshot im Verzeichnis des Programms erstellt.
